Introducción
La Máquina Etiquetadora de Doble Cara es ampliamente adecuada para la industria alimentaria, cosmética, farmacéutica, de pesticidas y otras industrias. Realiza la etiquetación de un solo y doble lado para botellas planas, cuadradas y redondas. Se controla automáticamente por ordenador (PLC) de fácil manejo. Puede cambiar fácilmente las especificaciones. Adopta un motor servo y logra un control de bucle cerrado con una tasa de mal funcionamiento baja. Alta eficiencia y velocidad rápida.

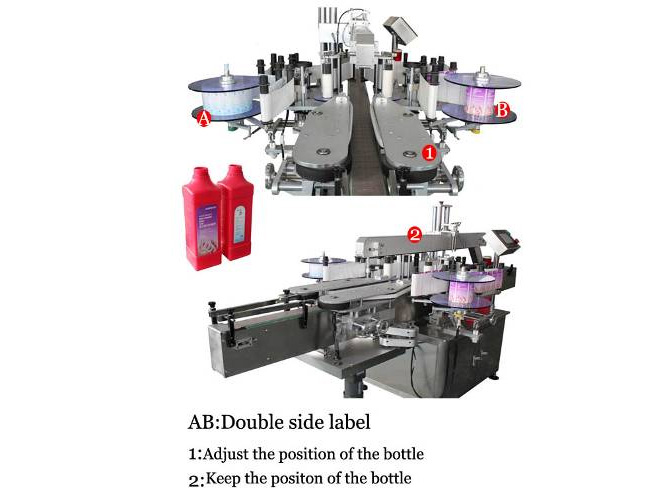

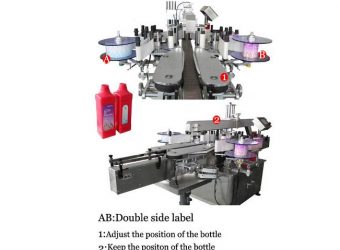

El etiquetador frontal y trasero de alta velocidad VK-DLA Servo es aplicable para etiquetar contenedores planos, cuadrados u otros con etiquetado frontal y trasero, puede etiquetar dos etiquetas en la superficie frontal y trasera al mismo tiempo; Si se agrega un dispositivo de botella redonda, también puede etiquetar botellas redondas con una o dos etiquetas. Si se agrega una cabeza de etiquetado superior, también puede etiquetar una etiqueta en la parte superior de botellas, cajas, tapas, entre otros.
Modelo: VK-DSL
View VideoAdaptada con control PLC Mitsubishi, sensores Omron y LEUZE, motor servo Mitsubishi o motor servo delta. Es fácil de controlar y operar, trabaja de manera estable, rápida y precisa. Advierte automáticamente sobre fallos y no etiqueta si no hay botellas.
| Model/ technical parameters | VK-DSL |
| Labeling Speed (pcs/min) | 120-200(relate to material and label size) |
| Labeling Accuracy (mm) | ±1.0mm(material and label sizes are not counted in) |
| Label Size (mm) | (L)10-300mm(H)10-250mm |
| Material Size(mm) | Φ20-φ120mm(H)40-400mm |
| Roll Inside Diameter (mm) | φ76mm |
| Roll Outside Diameter (mm) | Max：Φ320mm |
| Machine Size(mm) | (L)2800*(W)1400*(H)1400(mm) |
| Power Supply | AC220V50Hz/60Hz1500W(Can be customized ) |

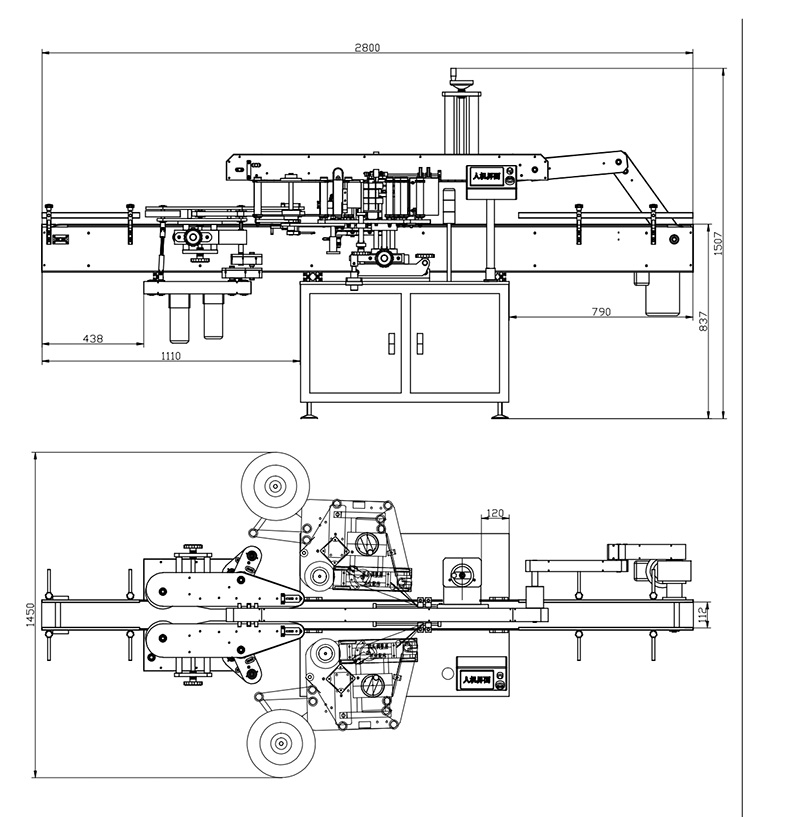

Dibujo
Alcance de aplicación
(1) Etiquetas aplicables: pegatinas, película no secante, código de supervisión electrónico, código de barras, etc.
(2) Productos aplicables: productos con etiquetas que deben pegarse en la superficie lateral, superficie de gran radio lateral y superficie circunferencial.
(3) Industria de aplicación: ampliamente utilizada en las industrias cosmética, electrónica, médica, hardware, plásticos y otras.
Flujo de trabajo:
Colocación manual de los productos pegados (en línea o en la mesa giratoria de manejo de botellas) >> Separación automática y corrección y transporte de los productos >> Prueba de los productos >> Etiquetado de los productos >> Recogida de los productos etiquetados (entrada en el siguiente proceso) >> Retirada de los productos.
Principio de funcionamiento

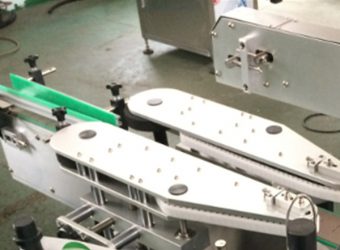

Después de que las botellas ingresan a la cinta transportadora de la máquina etiquetadora, se alimentan a la máquina a una velocidad constante. El dispositivo de fijación mecánico separa los objetos pegados por una distancia fija y empuja los objetos pegados en la dirección de la cinta transportadora. Después del sistema mecánico (rueda motriz, rueda de etiquetado y carrete), la rueda motriz tira intermitentemente de la cinta de la etiqueta para moverse, y la etiqueta se saca del carrete y se pega en el objeto a pegar a través del dispositivo de etiquetado.
Funciones y componentes opcionales:

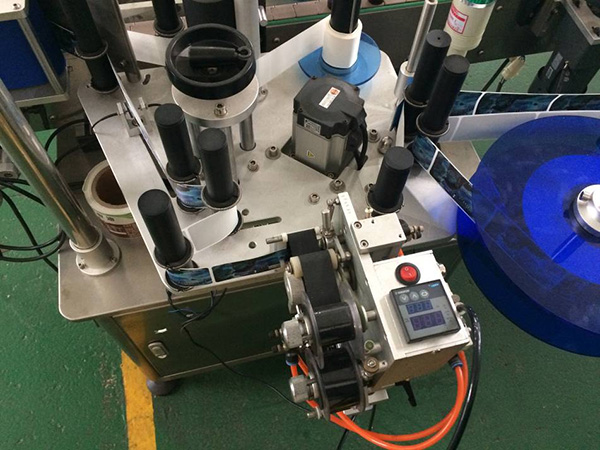

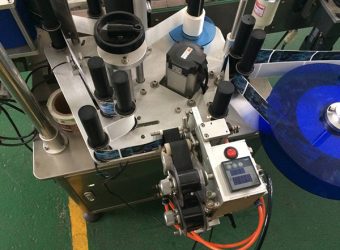

Impresora de código: la impresora térmica puede imprimir la fecha de producción, fecha de caducidad, número de lote, etc. El marcado y etiquetado están sincronizados para mejorar la eficiencia de producción.
Impresora de inyección de tinta: puede emparejarse con la mayoría de las impresoras de inyección de tinta en el mercado, imprimir el código en la posición designada de la etiqueta, y combinar perfectamente con la máquina etiquetadora.
Sensor universal: el sensor ordinario no puede detectar etiquetas transparentes, por lo que debe usarse con un ojo eléctrico especial importado de Alemania.
Lector: lee códigos bidimensionales, códigos de barras y otra información, es fácil establecer una base de datos de productos para la trazabilidad del producto.
| Serial number | NAME | ITEM | brand | country of origin |
| 1 | HMI | 1 | Siemens | Germany |
| 2 | PLC | 1 | Siemens | Germany |
| 3 | Labeling motor | 1 | Panasonic | Japan |
| 4 | Labeling motor driver | 1 | Panasonic | Japan |
| 5 | Conveying motor | 1 | Jianming | Shanghai China |
| 6 | Conveyor motor frequency converter | 1 | Siemens | Germany |
| 7 | Bottle dividing motor | 1 | JSCC | Germany |
| 8 | Bottle dividing motor controller | 1 | JSCC | Germany |
| 9 | Label motor | 1 | JSCC | Germany |
| 10 | Label motor controller | 1 | JSCC | Germany |
| 11 | Low voltage electrical apparatus | 1 | Schneider | France |
| 12 | Label sensor | 1 | OMRON | Japan |
| 13 | Labeling sensor | 1 | OMRON | Japan |
| 14 | Synchronous toothed belt | 1 | Bando | Japan |
| 15 | Pneumatic components | 1 | AirTAC | Taiwan, China |
| 16 | Conveyor belt | 1 | Lilai | Shanghai China |
| 17 | frame | 1 | Shanghai China | |
| 18 | system integration | 1 | Shanghai China |

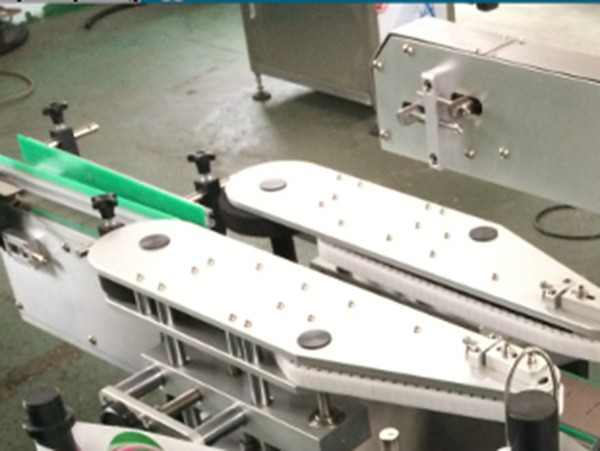

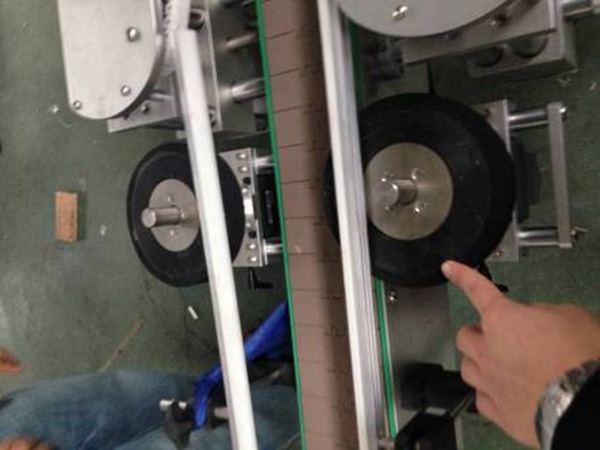

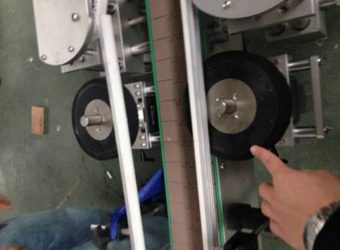

Separación automática de botellas, eliminando eficazmente la separación de botellas causada por errores en las botellas y mejorando la estabilidad.
Tiene función de apagado automático, función de conteo de producción, función de ahorro de energía (cuando no hay producción dentro del tiempo establecido, el equipo se apagará automáticamente al estado de espera de ahorro de energía), función de aviso de configuración de número de producción, función de protección de configuración de parámetros (la configuración de parámetros se divide en gestión de autoridad), lo que es conveniente para la gestión de producción.

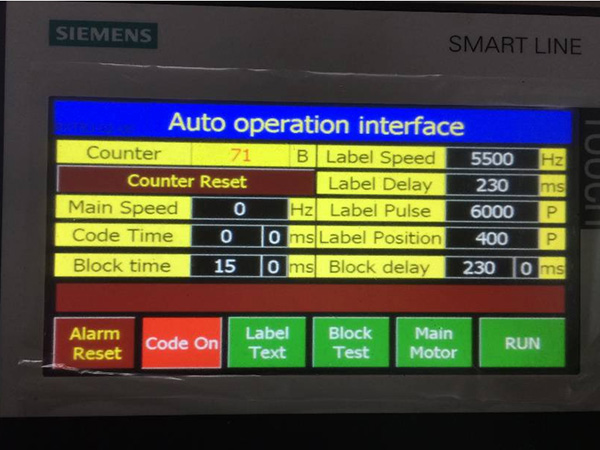

Función potente, control de pantalla táctil a color, interfaz de operación opcional en chino e inglés, conveniente e intuitivo, potente función de memoria de datos, puede almacenar 50 grupos de parámetros de etiquetado, con función de conteo de producción, función de ahorro de energía, función de aviso de configuración de número de producción, función de protección de configuración de parámetros, conveniente para la gestión de producción, se puede realizar el cambio de etiquetado de diferentes productos con una sola tecla, sin repetición de depuración, es simple y rápido, buena función de ayuda y aviso de fallos.
Alta estabilidad. Se adopta la marca de primera línea importada para el sensor de objeto de medición y estándar de medición, con alta sensibilidad de detección, rendimiento estable y durabilidad. El marco estable y duradero y varias piezas adoptan un diseño modular estandarizado con completa intercambiabilidad y operación de 24 horas para garantizar la seguridad y la estabilidad.
Es seguro e higiénico. La carcasa está hecha de acero inoxidable SUS304 y aleación de aluminio T6. Nunca se oxidará y cumple con el excelente estándar de fabricación GMP.

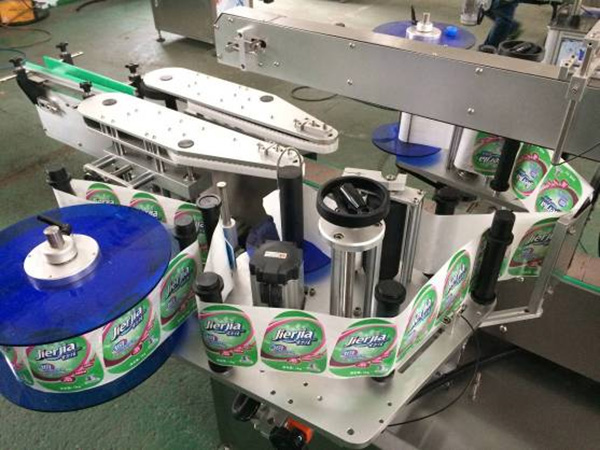

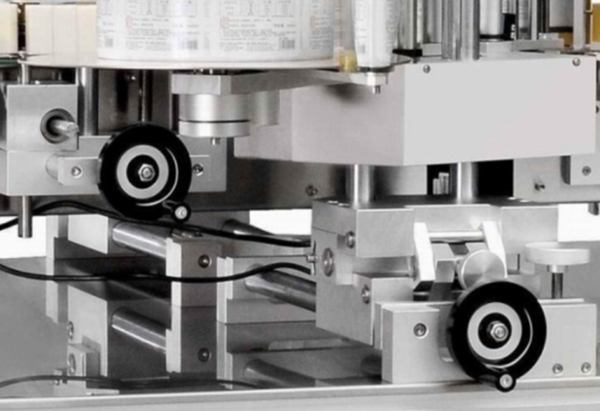

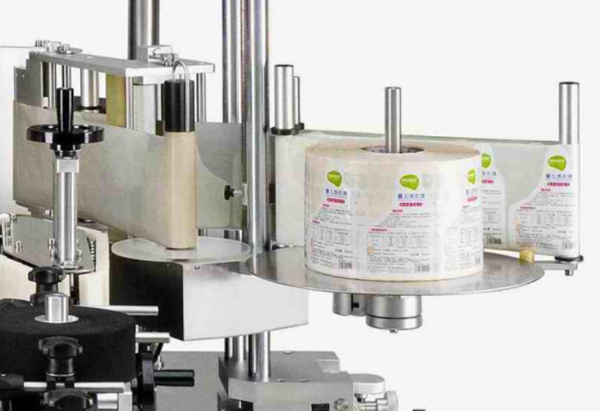

La cabeza de la etiquetadora es ajustable para diferentes tamaños de botellas.
Es compatible con diferentes tamaños de etiquetas.
La altura de la etiqueta es ajustable para adaptarse a diferentes posiciones de etiquetado en la botella.
El ángulo de la cabeza de la etiquetadora es ajustable.
