Introducción
La Máquina Automática de Llenado y Sellado de Tubos se utiliza ampliamente en las industrias de pasta dental, cosméticos, medicamentos y alimentos.
El equipo tiene un alto grado de automatización, carga automática, mezcla de colores automática, sellado automático, numeración de lotes y descarga automática. Utiliza el método de calentamiento interno, y el calentador de aire caliente “LEISTER” de Suiza sopla aire caliente desde la pared interna del tubo, derritiendo así el plástico, y luego marca y numera los lotes. El índice adopta un mecanismo de indexación de leva de precisión, y la posición es precisa y estable. El motor principal adopta una regulación de velocidad de conversión de frecuencia, y los usuarios pueden ajustar la velocidad de funcionamiento por sí mismos.
Se utiliza para tubos de plástico, tubos laminados y tubos metálicos.
View VideoTubo de metal: 15-35mm
Tubo de plástico y tubo compuesto: 15-50mm
El volumen máximo:
Tubo de metal: 5-150ml
Tubo de plástico y tubo compuesto: 5-250ml
| Name | Plastic & Metal Tube Filling and Sealing Machine |
| Production capacity | 40-50 pieces(Adjustable) |
| Filling capacity | 5-250ml(Adjustable) |
| Tube diameter | 15-50mm |
| Tube length | 50-220mm |
| Filling error | ≤ ± 0.5% |
| Motor power | main motor 1.1kw, heat sealing power: 3kw |
| Working air pressure | 0.60MPa |
| Air consumption | not less than 600L / min |
| Equipment weight | 750kg |
| Dimensions | 1700 * 1000 * 2000mm |

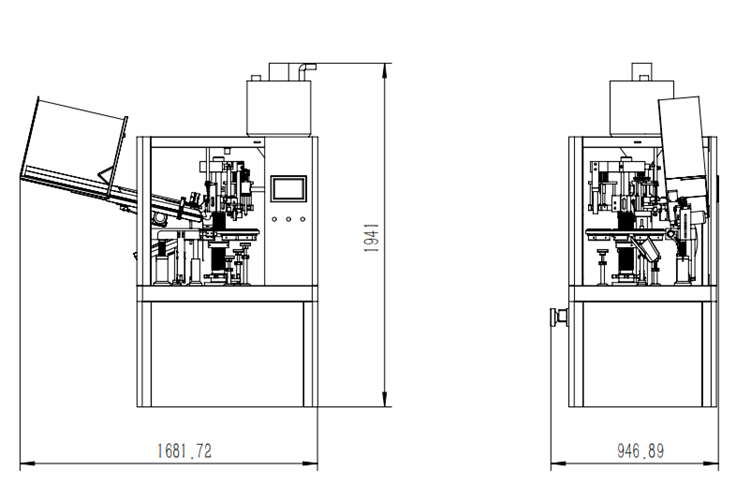

Dibujo
Características
La parte de transmisión mecánica está cerrada debajo de la plataforma, segura y confiable, sin contaminación.
La parte de llenado y sellado se instala encima de la plataforma, y el marco exterior semi-cerrado antiestático y visible de la tapa facilita la observación, operación y mantenimiento.
Superficie del panel de operación de acero inoxidable, cubierta protectora de vidrio orgánico y función de protección de puerta instalada.

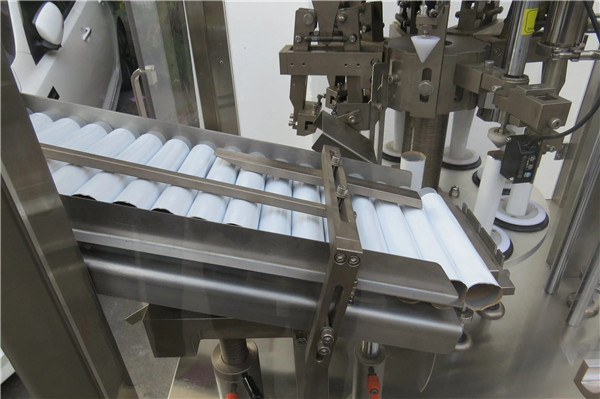

El almacén de tubos inclinado puede acomodar más mangueras.
El dispositivo superior del tubo está equipado con un dispositivo de adsorción al vacío. Después de que el tubo superior interactúa con el dispositivo de presión del tubo, se inserta la manguera en la estación del tubo superior.
La estación de alineación fotoeléctrica utiliza sondas de alta precisión, motores paso a paso y otros para controlar los patrones de manguera y ubicarlos en la posición correcta.
Sin tubo y sin llenado, al final de la inyección, el dispositivo de soplado de aire sopla la cola de la pasta; llenado anti-tirón y anti-goteo.
La temperatura de calentamiento del sellado de la cola adopta la calefacción interna del tubo de la cola (pistola de aire caliente Leister), y el exterior está equipado con un dispositivo de enfriamiento.
Imprime automáticamente el número de lote de producción o la fecha en la posición requerida por el proceso mientras se sella la cola.
El manipulador de corte de residuos corta el borde de residuos de la cola de la manguera, el sellado con ángulo recto, con ángulo R o con otras formas especiales.
Protección contra fallas, apagado por sobrecarga, protección de presión de agua y protección de presión de aire.

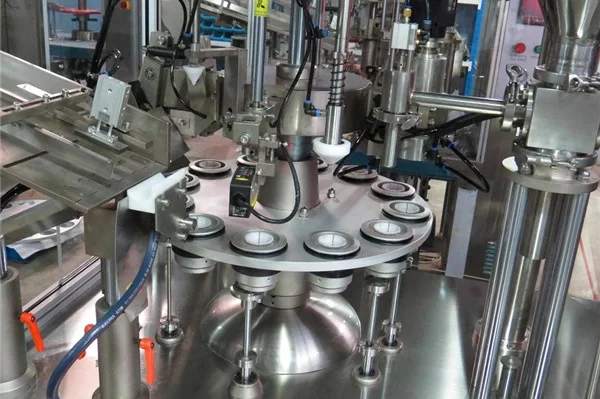

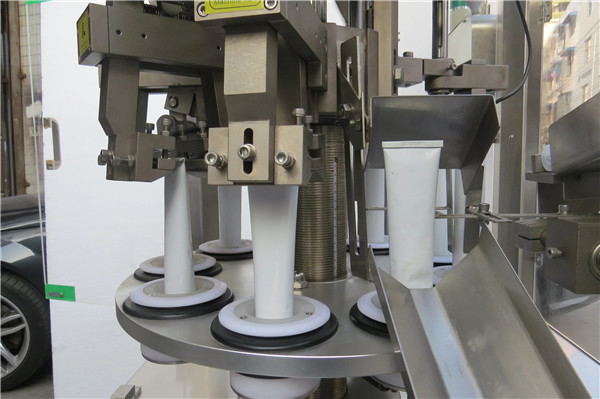

Imágenes Detalladas
| ITEMS | BRAND |
| PLC | DELTA |
| Frequency Changer | DELTA |
| Touch Screen | EVIEW |
| Encoder | Omron |
| Hot Air Generator | Leister |
| Thermometer MODE | DELTA |
| Proximity switch | SICK |
| Color Code Sensor | PANASONIC |
| Air Pressure Control System | Omron |
| Change Speed Motor | WANNAN |
| Main Pneumatic component | AIRTAC |
| Air-break switch | CHNT |
| Emergency Swift | Schneider |
| Power switch | Schneider |
| Power lock | Schneider |
| Power indicator | Schneider |
| Ac contactor | Schneider |
| Material Level Sensor | P+F |
| Material contact parts | 316L Stainless Steel |
| Machine Structure | 304 Stainless steel |
Componentes eléctricos originales "SCHNEIDER", garantizando estabilidad y durabilidad.
Evaporador integrado en tanque de agua de tubo de titanio, evitando impurezas sólidas y otros metales.
Diseñado en varios modelos para diferentes equipos láser. El sistema de control digital preciso permite tolerancia de temperatura del agua de ±1℃ (incluso ±0.1℃). Con operación mediante botones, funciona normalmente sin la necesidad de personal profesional.
Instalación fácil y compatible con equipos de cualquier altura.
Intercambiador de calor de alta eficiencia con diseño especial y carcasa de pulverización estática de tamaño compacto.
| Technical parameters | |
| Power of compressor | 0.95KW |
| cooling capacity | 2.85KW |
| Pump power | 0.25KW |
| Refri gerant | R22 |
| Power supply | 1P-220V/50HZ |
