Máquina etiquetadora de posicionamiento rotativo de alta velocidad

Dispositivo de envío y recolección: bandejas de distribución (recolección) opcionales, también se pueden conectar directamente con la línea de producción y el equipo de impresión opcional se adapta de manera flexible a la impresora de transferencia térmica, la máquina de impresión en caliente o la impresora de inyección de tinta, con una alta eficiencia en el servicio de etiquetado automático.

Parámetros técnicos

Vídeo de Trabajo

Proceso de trabajo

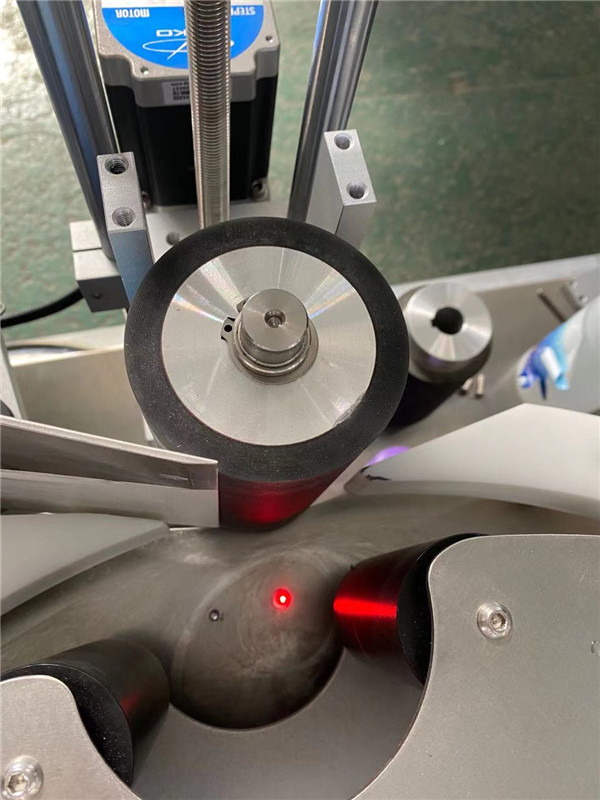

La botella entra en el astrolabio a través de la cinta transportadora, y al pasar por la batería de medición de botellas, activa la batería de medición de botellas para enviar una señal al PLC. Después de un retraso en el PLC, el dial gira en sentido horario hasta una posición de trabajo. Cuando la botella está en la posición del rodillo de etiquetado, se adhiere en la parte inferior de la botella. La batería de marcado de la botella ve la botella, y al mismo tiempo, la botella gira en sentido horario con el rodillo de etiquetado que sigue girando, y la batería de etiquetado de la botella envía una señal al PLC cuando el sensor de posicionamiento en la parte inferior de la botella ve la botella. Después de la marca de posicionamiento en la parte inferior, se ubica el ojo eléctrico y se envía una señal al PLC. En este momento, el PLC controla el alimentador de etiquetas para retrasar una etiqueta para ser adherida a la botella. Al mismo tiempo, con la cooperación del rodillo de etiquetado, toda la etiqueta se enrolla firmemente y se adhiere a la botella. Después de que la superficie de la botella esté pegada, la placa de extracción en forma de estrella gira en sentido horario para una posición de trabajo, y la botella se transporta hacia afuera para completar todo el proceso de etiquetado. Funciones y componentes opcionales.

Ventajas

Aplicaciones: etiquetado de envases redondos en industrias como la farmacéutica y química diaria. Se puede posicionar en el lateral o en la parte inferior.

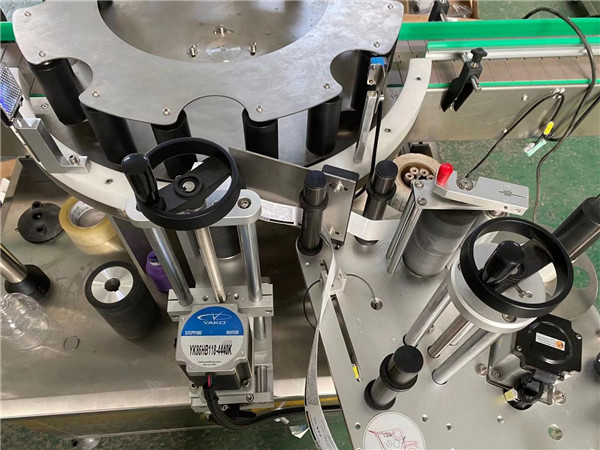

Alimentación rotativa de rueda de estrella, impulsada por un índice de leva preciso, con 8 posiciones de trabajo.

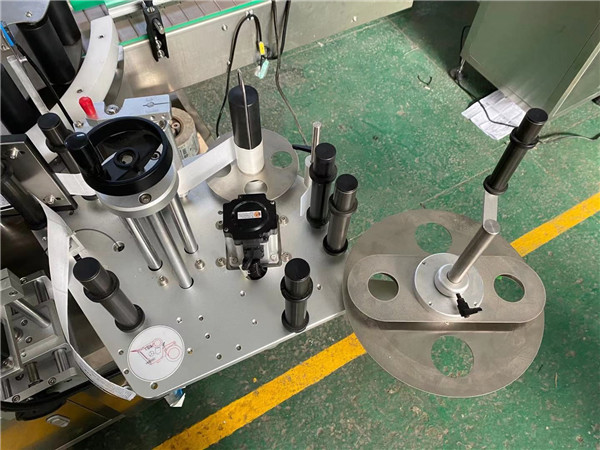

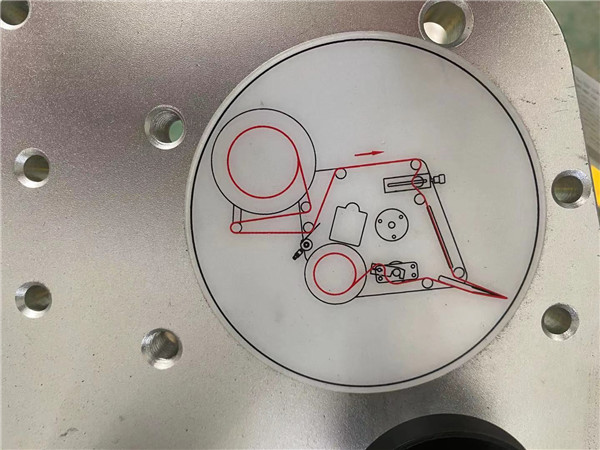

Doble estructura de rodillo de presión para el dispositivo de etiquetado, para garantizar que la película de soporte de etiquetas esté adecuadamente estirada sin romperse fácilmente. Nuevo embrague de etiquetado para estabilizar la tensión de la etiqueta para un funcionamiento suave.

Ajuste de 6 dimensiones para la estación de etiquetado para un amplio ajuste. Dentro de unos minutos, se puede terminar el ajuste para cualquier tipo de etiquetado.

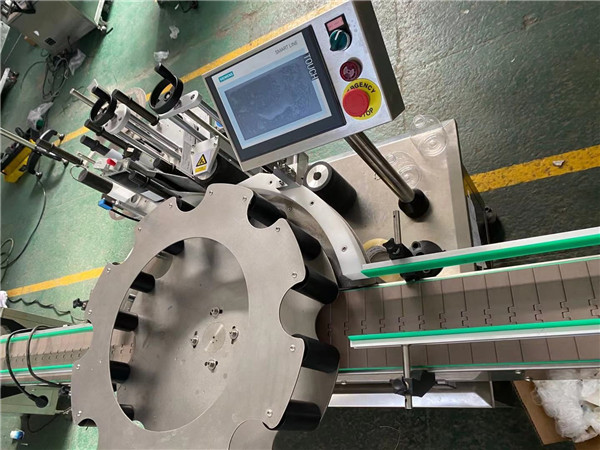

Sistema HMI avanzado, fácil acceso a los datos guardados, recordatorios de fallos e información de asistencia. Fácil operación.

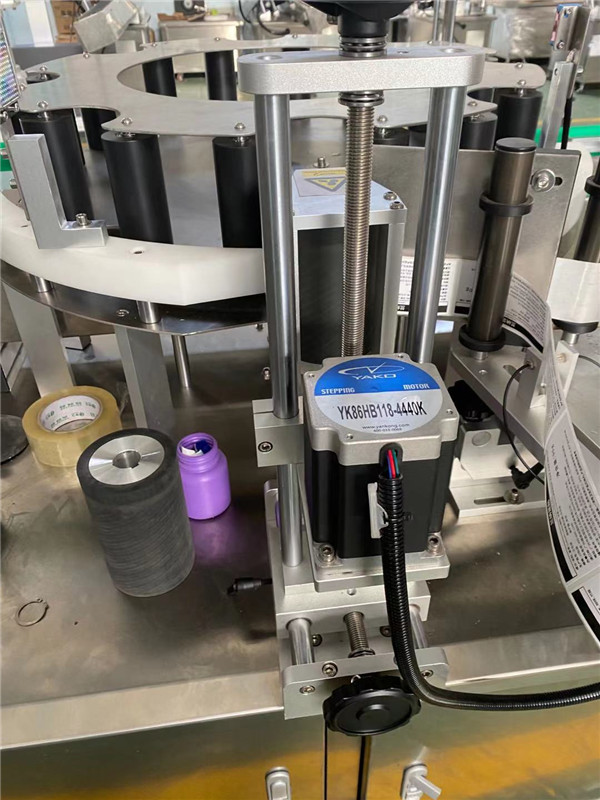

Impulsado por motor servo, equipado con codificador absoluto para un etiquetado preciso.

Principales características:

El motor adopta el sistema de etiquetado de servo japonés Panasonic, PLC y módulos funcionales Delta, motor principal de servo Panasonic para la oferta, ajuste de conversión de frecuencia Delta: alta estabilidad y sincronización, la velocidad de respuesta más rápida es de 1200 veces/minuto y el torque es fuerte, nunca pierde el paso.

Sistema de control de microordenador alemán Siemens:

La verdadera FUZZY (inteligencia) no requiere configuraciones ni ajustes. Tan pronto como se enciende el sistema, éste ha completado todos los cálculos y preparativos para la etiquetación, y se puede colocar el producto perfecto presionando el botón de inicio.

Modo de operación:

A. Interfaz hombre-máquina táctil importada, pantalla completa en chino, siguiendo las instrucciones en la pantalla, se puede operar fácilmente en línea sin experiencia, lo que reduce en gran medida el tiempo de capacitación del personal; la velocidad de producción se puede ajustar arbitrariamente a través de la interfaz hombre-máquina, se puede ajustar automáticamente la velocidad de producción y se puede cooperar con la velocidad de cualquier línea de producción para la operación de producción más efectiva.

B. Si hay una falla anormal: si se acaba la etiqueta, se rompe o falta la cinta, se alcanza el ajuste de conteo, la máquina está anormal, etc., se detendrá automáticamente y enviará una alarma.

Diseño de Máquina

1. Mecanismo de etiquetado y adhesión super resistente al desgaste, utilizando aluminio duro arenado, duradero y resistente al desgaste.

2. Mecanismo de separación precisa de botellas diferenciales, la precisión de la separación de botellas es tan alta como ±5mm, y no es necesario reemplazar accesorios para cambiar botellas de diferentes especificaciones, lo que ahorra costos y es fácil de ajustar, lo que es mejor que otras marcas.

3. La base de la máquina estable y duradera y varias partes adoptan un diseño modular estandarizado con completa intercambiabilidad, funcionando 24 horas para garantizar la seguridad y estabilidad.

4. El chasis está hecho de acero inoxidable SUS304 y aleación de aluminio T6, que nunca se oxidará y cumple con las especificaciones GMP.

1). La cabeza de impresión adopta una válvula solenoide para controlar el movimiento alternativo del cilindro. En comparación con el movimiento de la biela y el cigüeñal, la velocidad de reacción y la velocidad de impresión se mejoran enormemente.

2). La fecha de fabricación, el número de lote de producción y la fecha de caducidad se pueden imprimir al mismo tiempo, y la dirección de impresión se puede ajustar arbitrariamente según las necesidades del usuario. La letra es clara, higiénica y limpia.
