Introducción
Esta máquina automática de etiquetado de vial horizontal es adecuada para el etiquetado circunferencial o semicircular de varios objetos cilíndricos inestables. Es ampliamente utilizada en las industrias de cosméticos, alimentos, medicamentos, productos químicos diarios, electrónica, juguetes, hardware, plásticos y otras, y puede lograr una marca completa/circular. El uso de la entrega horizontal y el etiquetado horizontal aumenta la estabilidad y mejora la eficiencia del etiquetado. Opcionalmente, se puede agregar un codificador de cinta y una impresora de chorro de tinta, para etiquetar y al mismo tiempo imprimir información de lote de producción, fecha de producción y otros datos, logrando la integración de etiquetado y codificación, reduciendo los procesos de envasado y aumentando la eficiencia de producción. Admite etiquetas adhesivas, etiquetas electrónicas de vigilancia, códigos de barras, etiquetas de código bidimensional, etiquetas transparentes, entre otras. Con alta estabilidad de equipo, efecto de etiquetado sin burbujas ni arrugas y alta precisión de etiquetado.
La máquina automática de etiquetado autoadhesivo horizontal es principalmente aplicable para pequeños recipientes redondos de diámetro para medicamentos, productos químicos diarios, suministros culturales alimenticios, electrónica, entre otros.
Ejemplos: cualquier botella redonda de pequeño diámetro con una etiqueta, como las botellas de ampolla.
View Video| Model | VK-HLA |
| Labeling speed(pcs/min) | 80-250(relate to material and label size) |
| Labeling accuracy(mm) | ±1.0mm(material and label sizes are not countedin) |
| Label size(mm) | (L)15-300mm(H)10-150mm |
| Material size(mm) | Φ20-φ120mm(H)20-300mm |
| Roll inside(mm) | φ76mm |
| Roll outer diameter(mm) | Max：Φ320mm |
| Machine size(mm) | (L)1950*(W)1100*(H)1300(mm) |
| Power supply | AC220V50Hz/60Hz1500W(Can be customized ) |
Esta máquina es adecuada para la industria farmacéutica, para ampollas, viales, líquidos orales, vasos sanguíneos; en la industria de papelería para bolígrafos, lapiceros; y en la industria química diaria para lápices labiales, bálsamos labiales, etc. para materiales cilíndricos pequeños que requieren etiquetado automático.
La máquina completa adopta un maduro sistema de control PLC para asegurar un funcionamiento estable a alta velocidad; la pantalla táctil permite una fácil lectura y una apariencia excelente. Se pueden guardar más de 10 grupos de parámetros de etiquetado, lo que permite una configuración rápida.
El etiquetado se realiza suavemente sin pliegues gracias al uso de una rueda loca de algodón elástico.
Las funciones de detección fotoeléctrica automática incluyen la cancelación del etiquetado sin objetos presentes y la detención o la emisión de una alarma sin etiquetas disponibles para evitar omitir o desperdiciar etiquetas.

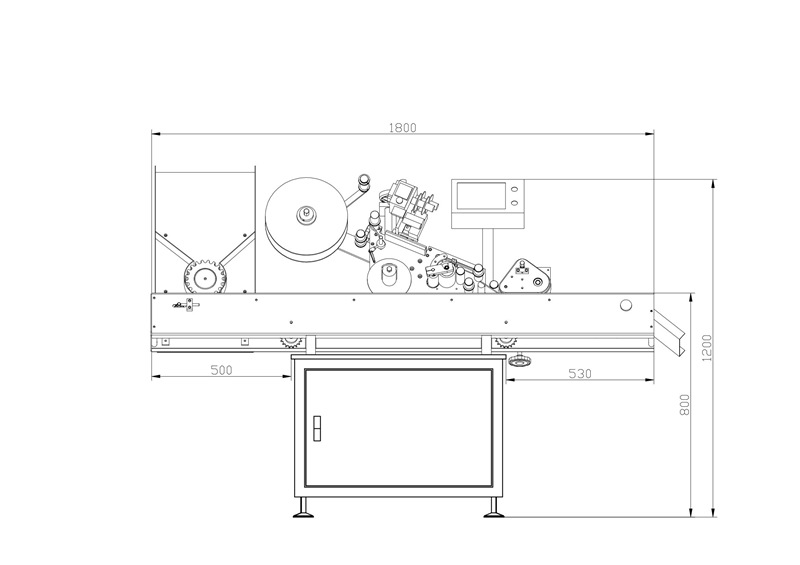

Dibujo:

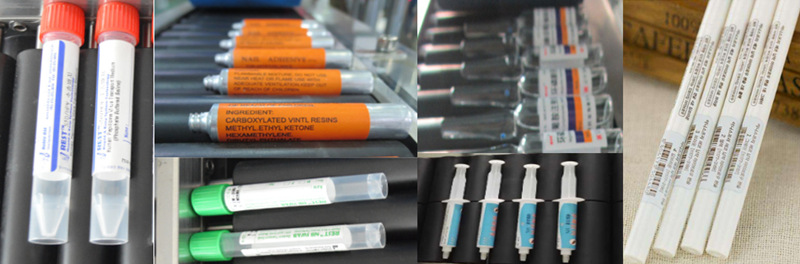

Aplicación:
La máquina de etiquetado horizontal puede satisfacer las necesidades de ampollas, líquidos orales, tubos de extracción de sangre en la industria farmacéutica; artículos de papelería como portaplumas, pegamento sólido, plumas de pasta; lápiz labial, lápices de cejas, etc. en la industria cosmética.
Flujo de trabajo:
Colocación manual de los productos pegados (en línea o en una mesa giratoria para manipular botellas) >> separación automática, corrección y transporte de los productos >> prueba de los productos >> etiquetado de los productos >> recolección de los productos etiquetados (para entrar en el siguiente proceso) >> retirada de los productos.
Principio de funcionamiento:
Después de que las botellas ingresan a la cinta transportadora de la máquina de etiquetado, las botellas se alimentan a la máquina de etiquetado a una velocidad constante. El dispositivo de fijación mecánica separa los objetos pegados por una distancia fija y empuja los objetos pegados en la dirección de la cinta transportadora. Después del sistema mecánico (rueda motriz, rueda de etiquetado y carrete), la rueda motriz tira intermitentemente de la cinta de etiquetas para moverla, y la etiqueta se extrae del carrete y se pega en el objeto que se va a pegar a través del dispositivo de etiquetado.
Ventajas del equipo:
El ajuste es sencillo y se configuran asientos de ajuste de dirección frontal y trasera, izquierda y derecha, arriba y abajo, ángulo de inclinación del plano y ángulo de inclinación del plano vertical. No hay ángulo muerto para el cambio de diferentes formas de botellas, lo que cumple con los requisitos de producción GMP.
Separación automática de botellas, lo que elimina efectivamente la separación de botellas causada por el error de botellas y mejora la estabilidad.
Tiene función de apagado automático, función de conteo de producción, función de ahorro de energía (cuando no hay producción en el tiempo establecido, el equipo se apagará automáticamente y pasará al estado de espera de ahorro de energía), función de configuración de número de producción, función de protección de configuración de parámetros (la configuración de parámetros se divide en gestión de autoridad), lo que es conveniente para la gestión de la producción.
Función potente, control de pantalla táctil en color, interfaz de operación opcional en chino e inglés, conveniente e intuitivo, función potente de memoria de datos, puede almacenar 50 grupos de parámetros de etiquetado, con función de conteo de producción, función de ahorro de energía, función de configuración de número de producción, función de protección de configuración de parámetros, gestión de producción conveniente, se puede realizar el cambio de etiquetado de diferentes productos con una tecla, sin repetición de ajustes, fácil y rápido de operar, buena función de ayuda y de alerta de fallos.
Alta estabilidad. Se adopta la marca de primera línea importada para el sensor de estándar de medición y objeto de medición, con alta sensibilidad de detección, rendimiento estable y durabilidad; el marco estable y duradero y varias piezas adoptan un diseño modular estandarizado con completa intercambiabilidad y operación las 24 horas para garantizar la seguridad y la estabilidad.
Es seguro e higiénico. El estuche está hecho de acero inoxidable SUS304 y aleación de aluminio T6. Nunca se oxidará y cumple con el excelente estándar de fabricación GMP.
Funciones y componentes opcionales:
Impresora de código: la impresora térmica puede imprimir la fecha de producción, fecha de caducidad, número de lote, etc. El marcado y etiquetado se sincronizan para mejorar la eficiencia de producción.
Impresora de chorro de tinta: puede igualar a las impresoras de chorro de tinta más populares en el mercado, rociar códigos en la posición designada de la etiqueta y combinar perfectamente con la máquina etiquetadora.
Sensor universal: los sensores normales no pueden detectar etiquetas transparentes, por lo que se debe utilizar un ojo eléctrico especial importado de Alemania.
Lector: lee códigos bidimensionales, códigos de barras y otra información, lo que facilita el establecimiento de una base de datos de productos para la trazabilidad del producto.
La velocidad de etiquetado se sincroniza automáticamente con la velocidad del transportador para garantizar un etiquetado de calidad.
Plato giratorio de alimentación automática de 550 mm de diámetro.
Máquina de codificación de lámina caliente.
El motor servo, el PLC y la pantalla táctil garantizan una etiqueta perfecta y exacta.
Verificación automática de la longitud de las etiquetas.
Equipado con dispositivo de advertencia de etiquetas insuficientes o rotas.
Sin botella, no hay etiquetado.
Sin etiquetas, no hay etiquetado y advertencia automática.
Sin cinta, advertencia automática.
La botella se coloca en la bandeja y se coloca automáticamente en el transportador para el etiquetado.
Control de motor servo de la etiqueta, sin roturas de etiquetas, alta velocidad.
| Serial number | NAME | ITEM | brand | country of origin |
| 1 | HMI | 1 | Siemens | Germany |
| 2 | PLC | 1 | Siemens | Germany |
| 3 | Labeling motor | 1 | Panasonic | Japan |
| 4 | Labeling motor driver | 1 | Panasonic | Japan |
| 5 | Conveying motor | 1 | Jianming | Shanghai China |
| 6 | Conveyor motor frequency converter | 1 | Siemens | Germany |
| 7 | Bottle dividing motor | 1 | JSCC | Germany |
| 8 | Bottle dividing motor controller | 1 | JSCC | Germany |
| 9 | Label motor | 1 | JSCC | Germany |
| 10 | Label motor controller | 1 | JSCC | Germany |
| 11 | Low voltage electrical apparatus | 1 | Schneider | France |
| 12 | Label sensor | 1 | OMRON | Japan |
| 13 | Labeling sensor | 1 | OMRON | Japan |
| 14 | Synchronous toothed belt | 1 | Bando | Japan |
| 15 | Pneumatic components | 1 | AirTAC | Taiwan, China |
| 16 | Conveyor belt | 1 | Lilai | Shanghai China |
| 17 | frame | 1 | Shanghai China | |
| 18 | system integration | 1 | Shanghai China |

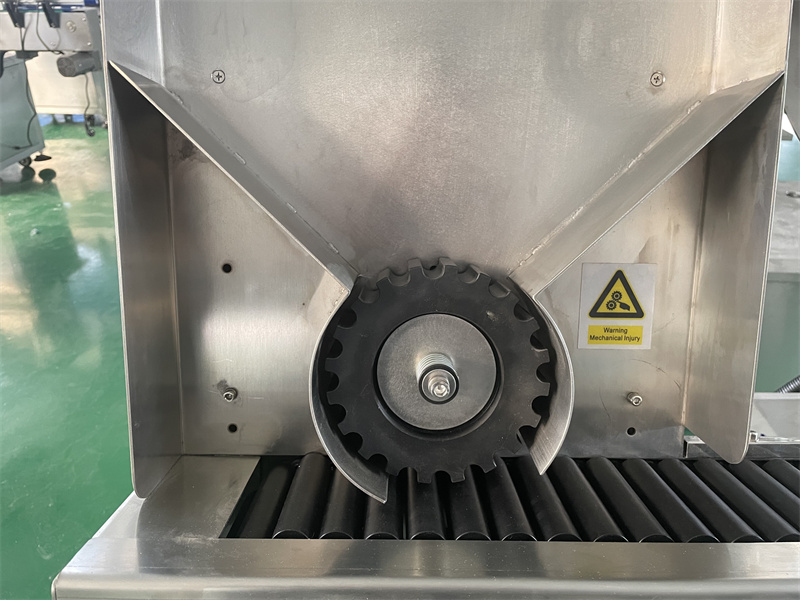

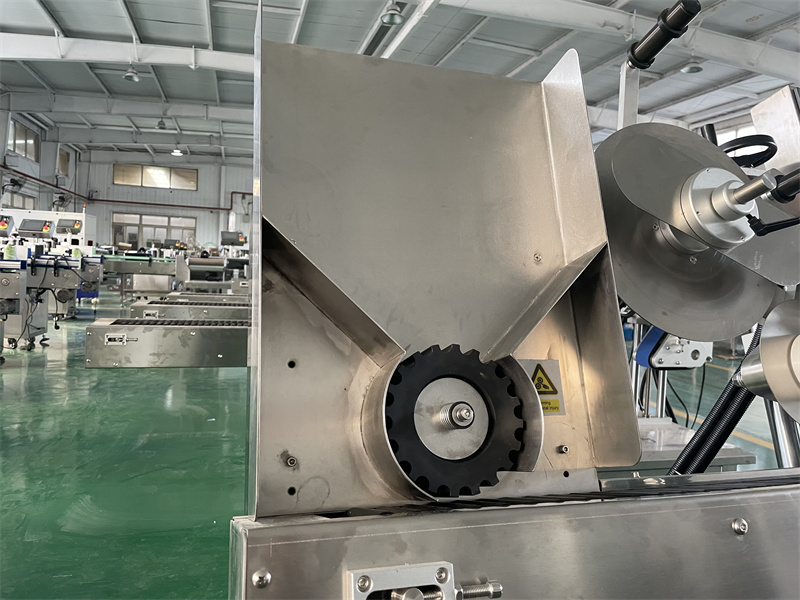

Estación de descarga: operación simple, clara y conveniente.

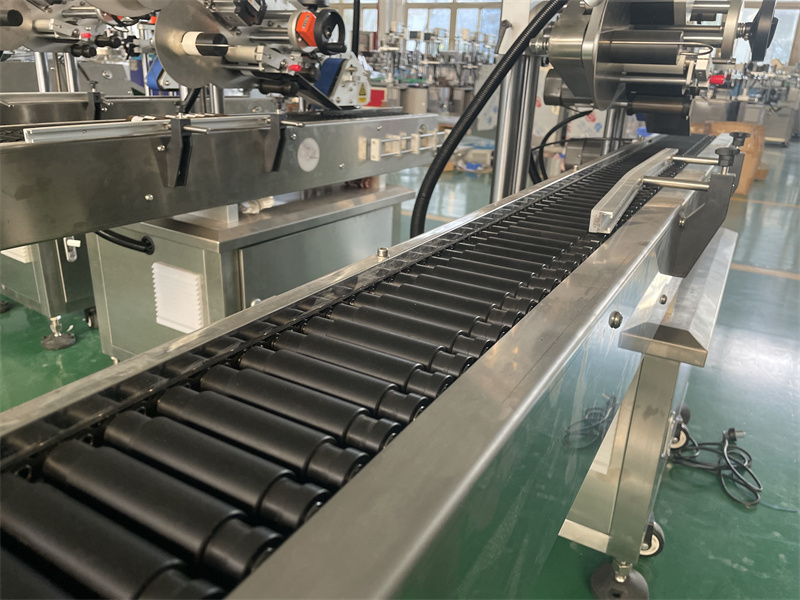

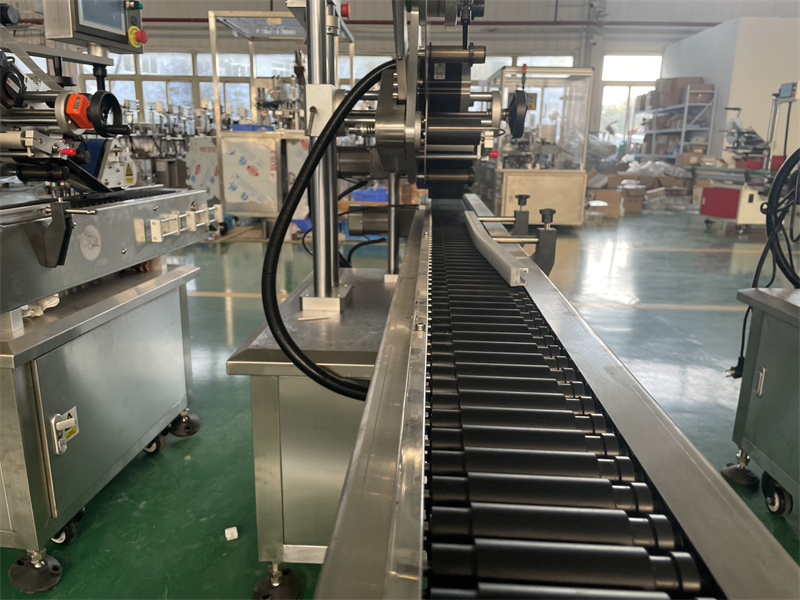

Cinta transportadora de rodillos: diseñada según el objeto a sujetar, con gran compatibilidad y durabilidad.

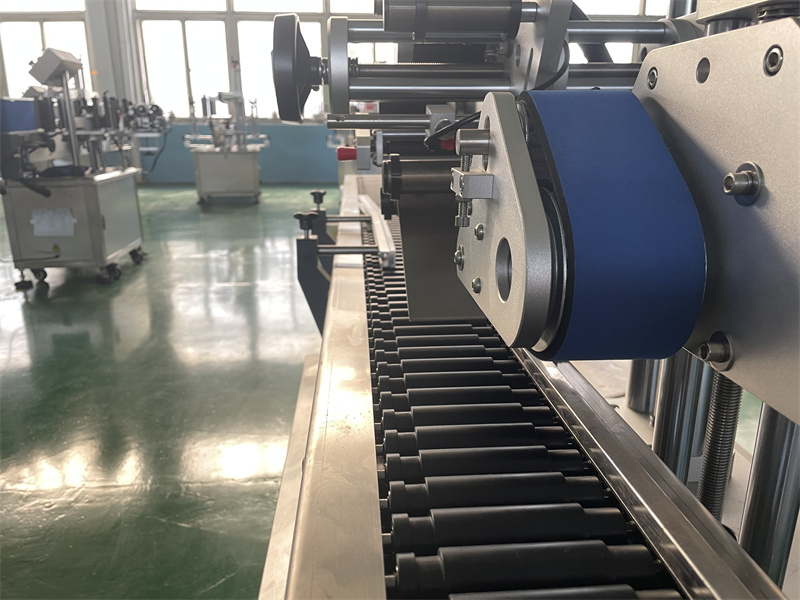

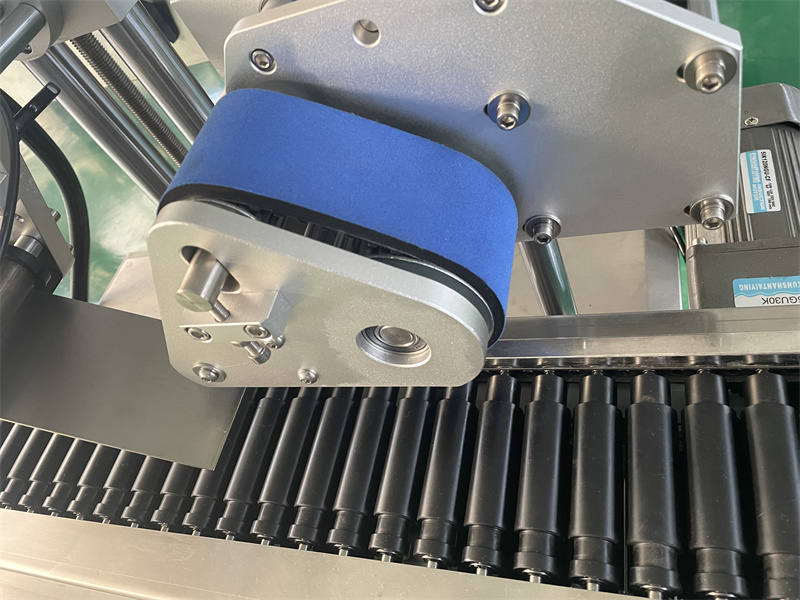

Mecanismo de alimentación de etiquetas: el motor servo se utiliza como fuente de energía, y el mecanismo excéntrico se utiliza para presionar el papel de la etiqueta para hacer el enrollado dinámico, y la placa de despegue de la etiqueta se utiliza para extraer la etiqueta al mismo tiempo.

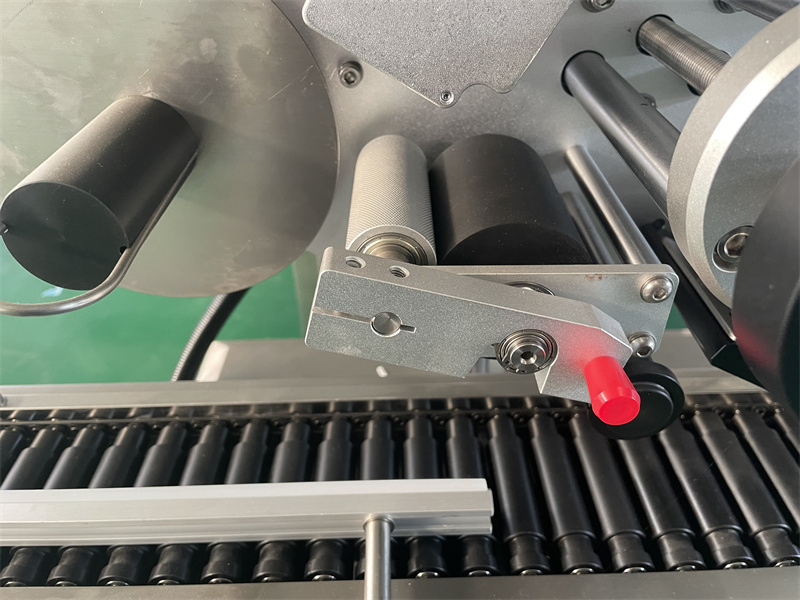

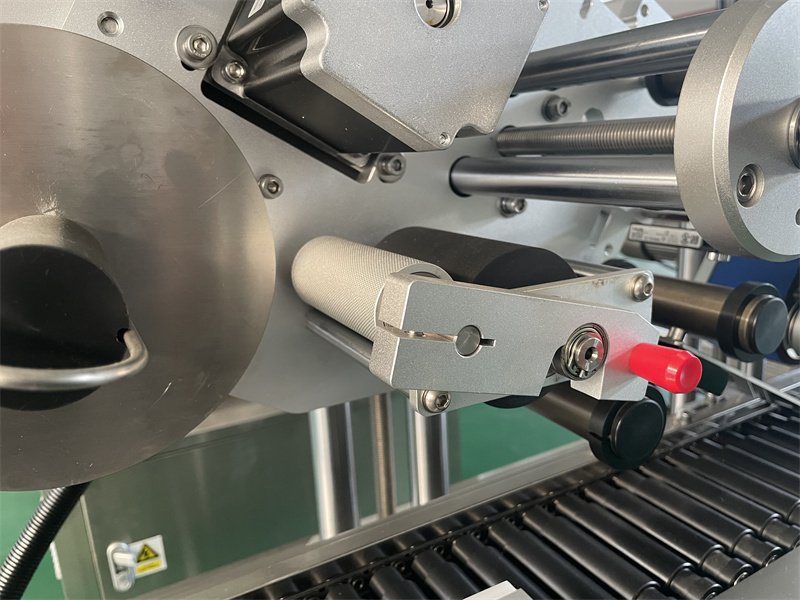

Mecanismo de extracción de etiquetas: controlado por motor y sincronizado con la cinta transportadora, se encarga de la salida de etiquetas.

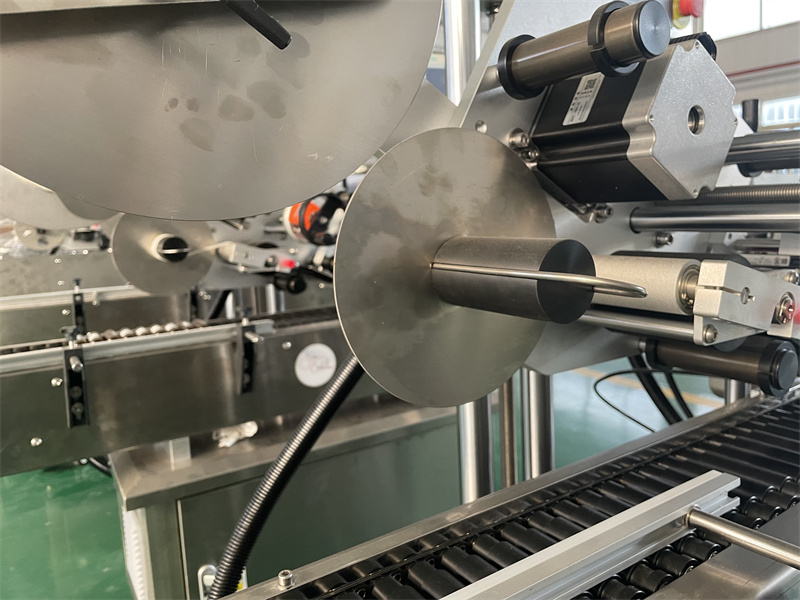

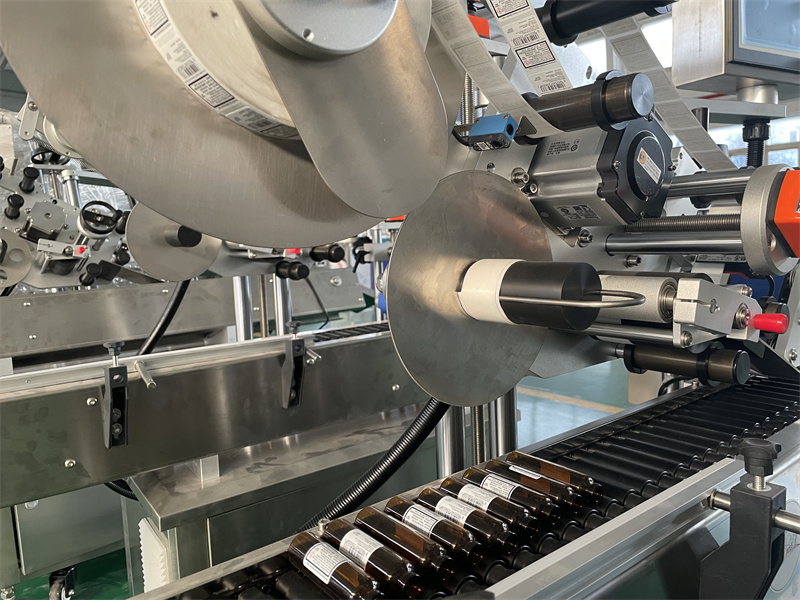

Mecanismo de recepción: controlado por motor, sincronizado con la cinta transportadora y el mecanismo de extracción de etiquetas para recolectar el papel inferior de las etiquetas.

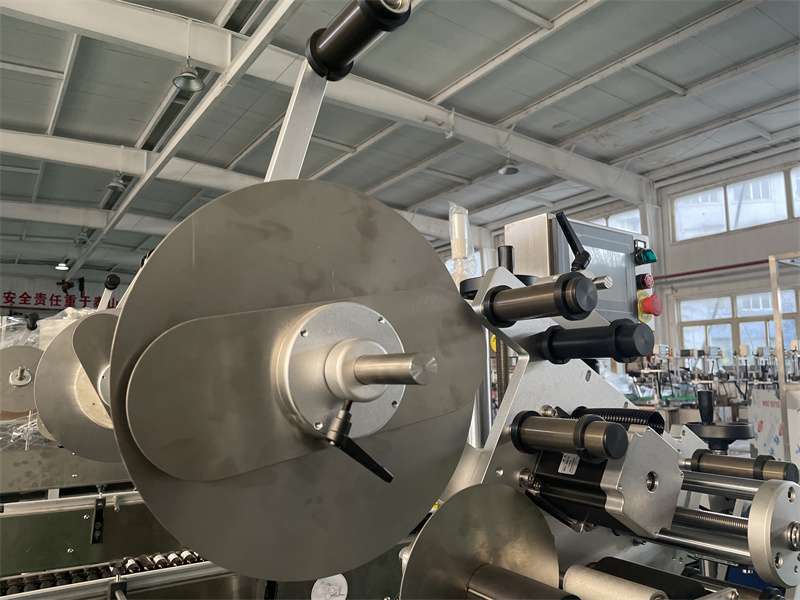

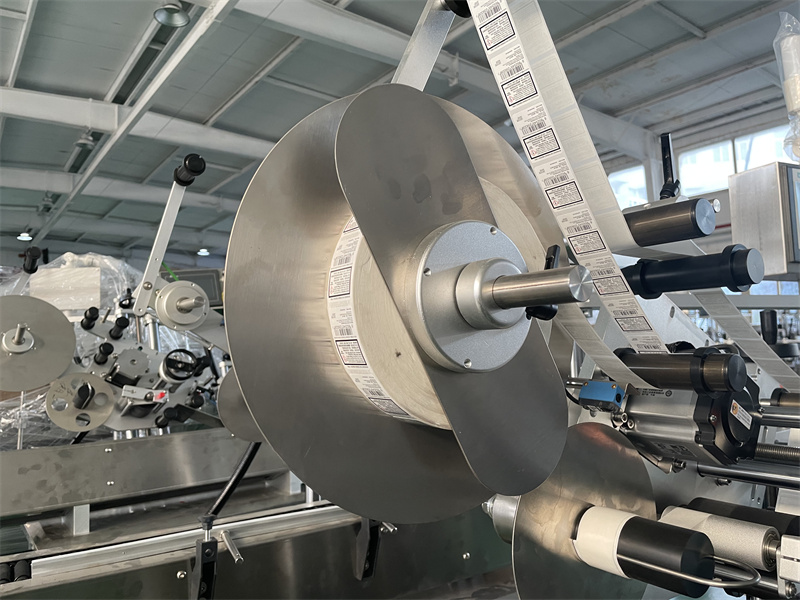

Dispositivo de rodillo de etiquetas: hermoso y elegante, a prueba de polvo y fácil de reemplazar las etiquetas.

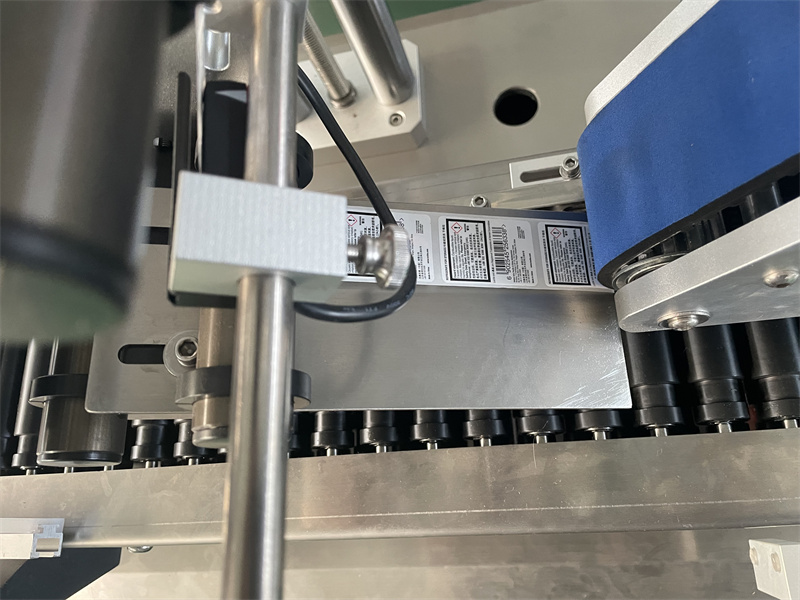

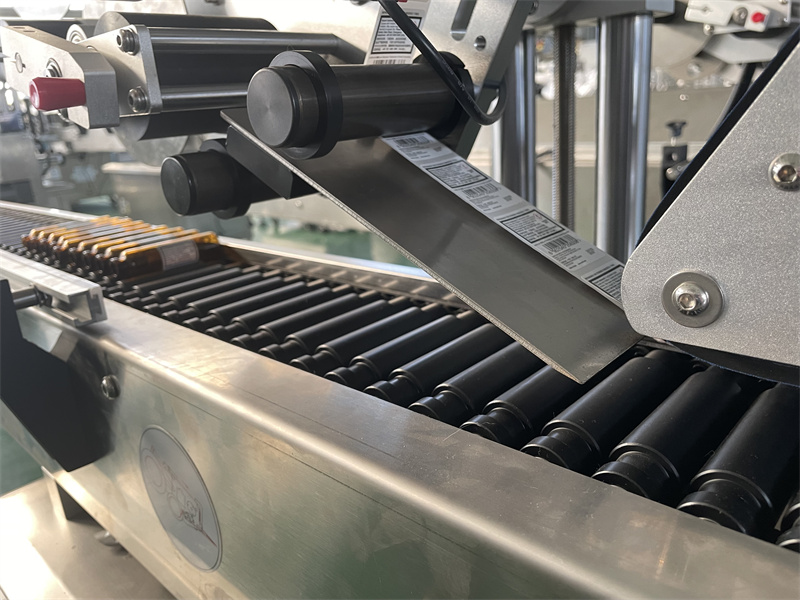

Mecanismo de despegue de etiquetas: se puede ajustar la posición de despegue de la etiqueta, la posición de despegue de la etiqueta y el envío se pueden ajustar rápidamente y el cambio de etiquetas es conveniente.

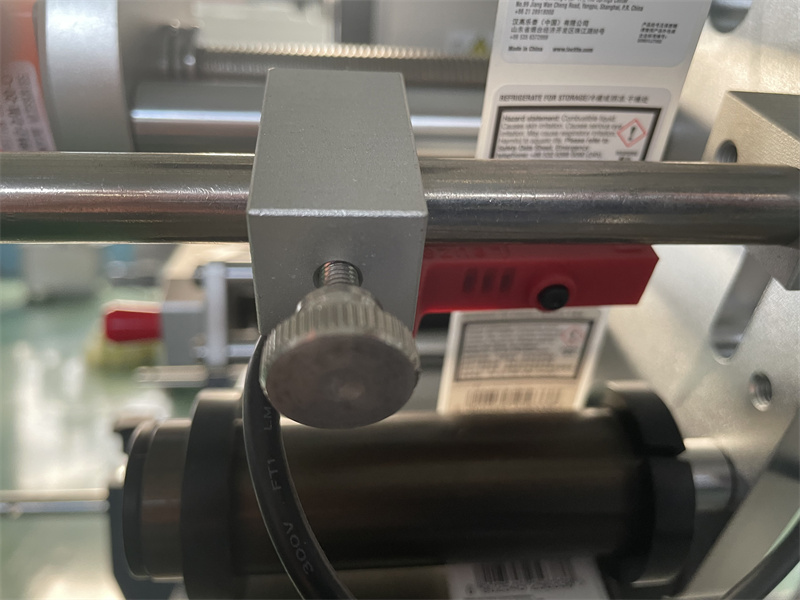

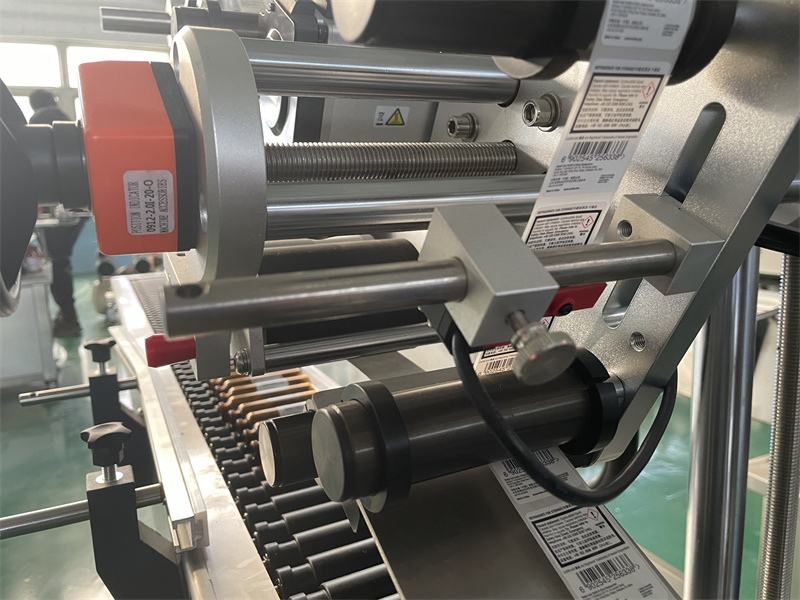

Detección fotoeléctrica: controla la botella y la etiqueta una por una, sin etiqueta sin botella, sin etiqueta repetida.

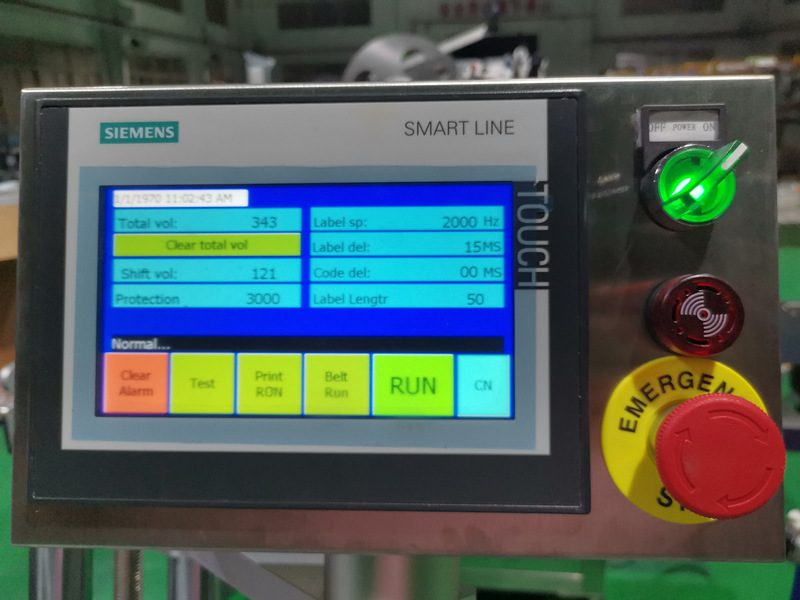

Pantalla táctil hombre-máquina del PLC: simple, conveniente y fácil de aprender.

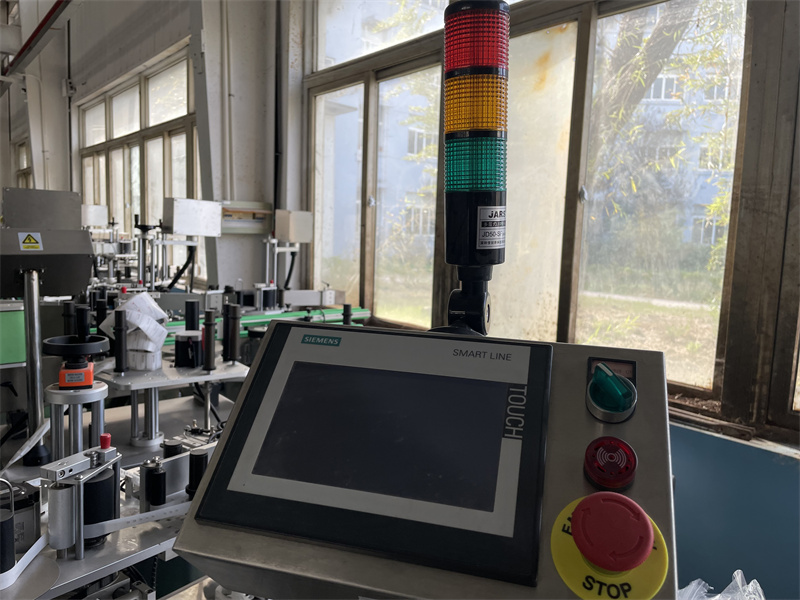

Sistema de alarma: dispositivo de alarma sonora y luminosa, supervisión de la producción más conveniente, botón de parada de emergencia, máxima protección de la seguridad del personal.
