Introducción
La máquina llenadora con bomba lobular rotativa de seguimiento lineal está diseñada sobre la base de la máquina llenadora con bomba lobular de seguimiento lineal. Tiene las ventajas de alta eficiencia y alta precisión, y puede ser llenada con productos delgados y extremadamente viscosos sin espuma. Tiene un servomotor separado para accionar la bomba de lóbulos y suministrar productos a cada cabezal de llenado separado. El cabezal de llenado se mueve de forma sincronizada con la botella sin interrupción. Esto permite el llenado de varios tipos de envases, desde barriles de 100 g hasta barriles de 5 kg. Esta máquina está fabricada con material 304SS, conexión sanitaria y puede conectarse al sistema CIP. Es una máquina ideal para el llenado de mermeladas de alimentos, como la miel, mermelada de tomate y así sucesivamente. La máquina es controlada por el controlador de movimiento, que tiene un mayor rendimiento que el PLC.
Principales ventajas:
1. El rango de llenado es amplio de 100ml-5000ml, no necesita cambiar piezas;
2. Se puede conectar al sistema CIP para la limpieza automática, por lo que es más conveniente para reemplazar los materiales;
3. Velocidad rápida, alta precisión y menor ocupación de área;
- Esta máquina adopta fibras ópticas para rastrear la botella para un llenado de alta velocidad y alta eficiencia, y no hay interrupción en el proceso de producción.
- Es adecuada para el llenado diario de pasta líquida química como champú, gel de ducha, desinfectante, desinfectante de manos y detergente.
- Funcionamiento totalmente automático, entrada de botellas, posicionamiento, llenado y salida de botellas son controlados automáticamente por PLC, y todo el proceso cumple con las normas GMP.
- De acuerdo con las características de los diferentes productos, podemos proporcionar pistón, bomba de rotor, medidor de flujo, válvula solenoide y otros métodos de medición.
- Para diferentes tipos de botellas de diferentes alturas y capacidades, especialmente botellas de forma especial, sólo se tarda 3-5min en completar la puesta en marcha.
- Resuelve los problemas de tiempo y mano de obra debido a una amplia variedad, pequeño número de productos individuales y el ajuste frecuente de la máquina. Al mismo tiempo, es adecuada para la producción en masa.
| Container size | 100ml to 5000m | ||||||
| Nozzles available | 2 to 4 | ||||||
| Overall dimensions | 1800mm*1300mm*2000mm | ||||||
| Air consumption | 2 to 4 | ||||||
| Electrical | 220 V 50/60hz single phase | ||||||
| Power | 3.5KW | ||||||
| Production rate | 40 to 50 Containers/Minute | ||||||
Aplicación
Características principales
- Alta velocidad---40-50 botellas/min con sólo 2 boquillas de llenado;
- Amplia Aplicación--- cambio rápido para varias botellas y productos;
- Fácil pero de alta limpieza---control de la bomba de rotor, limpieza CIP opcional;
- Interfaz de operación de pantalla táctil;
- Soporta el tipo de llenado de movimiento hacia arriba y hacia abajo para prevenir eficazmente la generación de espuma;
- La precisión de llenado puede alcanzar ±1% (dependiendo del producto, la precisión de llenado es diferente);
- El cilindro de llenado está tratado y rectificado con cromo duro, con un diseño único de válvula de llenado, sin fugas. de llenado, sin fugas;
- Sin botella no hay función de llenado;
- Diseñar diferentes dispositivos de posicionamiento de acuerdo con la situación real de la botella;
- El equipo es fácil de limpiar, y también se puede limpiar en línea o esterilizar por alta temperatura;
- El equipo y el material de contacto son todos de acero inoxidable 304#;
- Menor ocupación de área;

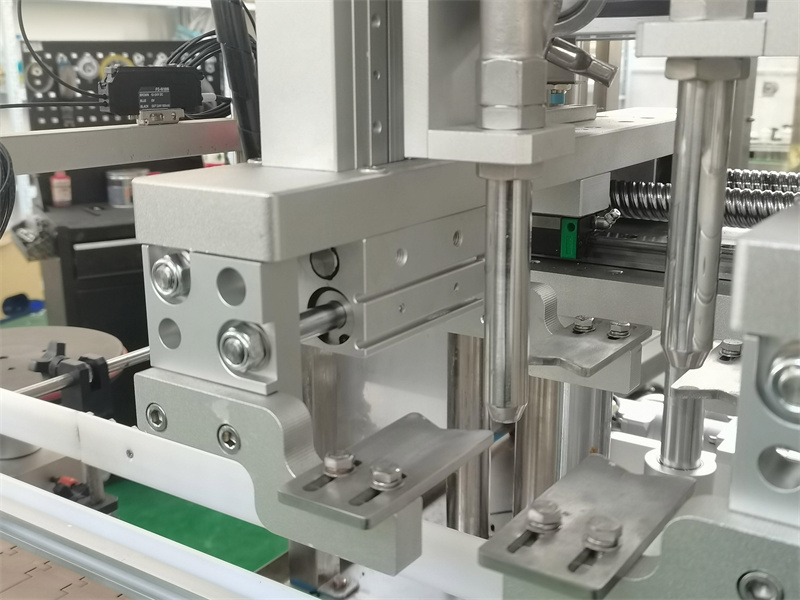

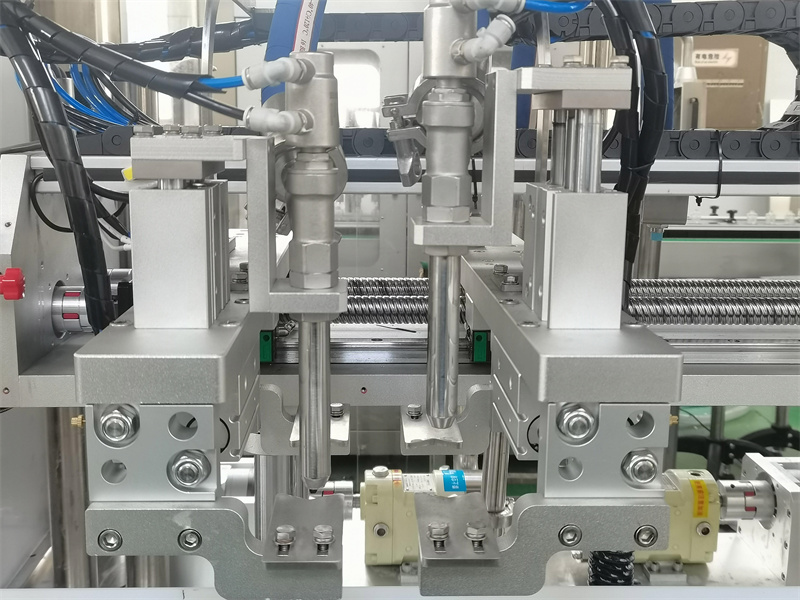

Cabezal de llenado
Cada cabezal de llenado equivale a una máquina independiente, con llenado automático, que puede abrirse o cerrarse por separado, y dispone de una función de corrección de errores. Comparten un depósito móvil, cada cabezal de llenado y depósito están conectados por una manguera, excusas de cierre rápido, sistemas de control y menús independientes, y pueden fabricarse por separado.
Manguera de alta calidad
Adaptar manguera de primera marca mundial, como TOYOX.
características de la manguera:
Con presión de soporte
Con bobina reforzada SUS316 y estructura reforzada especial, tiene excelentes estereotipos y es adecuada para el transporte de presión y vacío.
Alta resistencia al calor
Puede soportar fluidos de alta temperatura dentro de 150 ℃, y se puede utilizar para limpiar el interior de las mangueras de alimentos y el suelo (restricciones condicionales)
Tanque superior sin esquinas muertas
1.El tanque superior es con diseño redondo o semi redondo sin esquinas muertas, más fácil de limpiar
2. Tolva de doble camisa opcional
3. Sistema de mezcla opcional
4. Sistema CIP opcional
5. Material de construcción 304SS, 316SS opcional
Limpieza y desmontaje
Función de limpieza automática: sin desmontaje manual, se puede configurar una vez en la pantalla táctil para limpiar y drenar automáticamente las aguas residuales.
Pantalla táctil MCGS
Control mediante PLC y pantalla táctil, funcionamiento y mantenimiento sencillos, recuento automático, sin botella ni llenado, limpieza con una sola tecla; conservación de recetas. El soporte de la pantalla táctil adopta un soporte giratorio de 360 grados, que es fácil de operar, simple y generoso en apariencia, y fuerte en practicidad, dando al operador una especie de disfrute a voluntad.
| No | Name | ITEM | quantity |
| 1 | Miniature Circuit Breaker | OSMC32N2C6(Schneider） | 1/pcs |
| 2 | Miniature Circuit Breaker | OSMC32N2C20 (Schneider) | 1/pcs |
| 3 | AC contactor | LC1N2510M5N(Schneider) | 1/pcs |
| 4 | AC contactor | LC1N0910M5N(Schneider) | 1/pcs |
| 5 | Siemens relays | SR2HL-D24.SSF08F | 16/se |
| 6 | switching power supply | IDR-120-24 | 1/pcs |
| 7 | Terminals | TBR-10 | 45/pcs |
| 8 | Fixed seat | HDW-211 | 2/pcs |
| 9 | touch screen | TP2507-E（禾川）HCFA | 1/pcs |
| 10 | Motion Controller | HCQ1-1200-D2(禾川）HCFA | 1/pcs |
| 11 | 0.4KW inverter | E220-0.4G3BE-00（禾川）HCFA | 2/pcs |
| 12 | 0.4KW driver | SV-X3EB040A-A2（禾川）HCFA | 3/pcs |
| 13 | 0.75KW driver | SV-X3EB075A-A2（禾川）HCFA | 2/pcs |
| 14 | 400W power line 5 meters | CAB-PWR75A-5M（禾川）HCFA | 5/pcs |
| 15 | 400W encoder cable 5 meters | CAB-ENC75A-5M（禾川）HCFA | 5/pcs |
| 16 | gateway | FBOX-WIFI(繁易） | 1/pcs |
| 17 | power switch button | SKBO-PX10D(绿色) | 1/pcs |
| 18 | emergency button | NP2-BS541(红） | 1/pcs |
| 19 | Reed sensor | CMSG-020(亚德客）Airtac | 4/pcs |
| 20 | Reed sensor | CMSH-020(亚德客）Airtac | 4/pcs |
| 21 | proximity switch | PSC1205-N3(RIKO) | 8/pcs |
| 22 | Axial Fan | TA12025(220v) | 1/pcs |
| 23 | LED warning light | LTA-505-3WJ DV24V | 1/pcs |
| 24 | Aviation plug | GX16-3 | 1/pcs |
| 25 | Network connection crystal head | 超五类 | 11/pcs |
| 26 | Level relay | 四路 AC220V | 1/pcs |
| 27 | Fiber Optic Sensor | FS-N18N+FU-7F | 1/pcs |
| 28 | Solder-free male and female butt plug-in terminal block XK2EDGRK-5.08MM | 2EDGVC-5.08-5P+2EDGPK-5.08-5P | 2/pcs |
