Máquina tapadora rotativa automática de 6 cabezales

Introducción

Esta máquina tapadora rotativa automática de 6 cabezales se utiliza para cerrar tapas de plástico, especialmente para las tapas que tienen anillo de bloqueo. Es ampliamente utilizada en industrias como alimentación, farmacia, química diaria, cosmética, fertilizantes, etc.

Esta máquina tapadora rotativa automática es una máquina tapadora automática protectora y controlada por programa PLC. Puede colocar, tomar y enviar automáticamente las tapas, y luego agarrar la tapa y cerrarla.

La máquina es un revolvedor de tapas multifuncional que no solo gira la tapa, sino que también la presiona. Especialmente para las tapas que encajan demasiado ajustadas en la boca de la botella y tienen un anillo de bloqueo interior.

La tapa puede deslizarse automáticamente después de haber sido apretada para garantizar que no se dañe la tapa. La velocidad de cierre es rápida y la tasa de éxito es alta.

DescripciónLista de ComponentesImágenes FetalladasContactoProductos Relacionados

Esta máquina combina la introducción de botellas, clasificación de tapas, elevación de tapas, tapado y salida de botellas en una sola máquina. Es adecuada para todo tipo de botellas de plástico, vidrio y metal, y se utiliza ampliamente en las industrias alimentaria, química, farmacéutica y otras. La estructura giratoria agarra la tapa en una posición específica, lo que garantiza su estabilidad y fiabilidad. No daña la botella ni la tapa. Tiene una alta eficiencia de tapado y una alta tasa de calificación de tapado, y su amplia aplicación ofrece una buena competencia que se puede comparar con los productos extranjeros. Es aplicable a diferentes tamaños de botellas y tapas de plástico y vidrio. Toda la máquina está controlada por PLC, la interfaz de pantalla táctil es conveniente de operar.

Tiene 6 cabezales de tapado y puede enviar automáticamente botellas, clasificar tapas, agarrar las tapas y tapar. Los cabezales de tapado utilizan un sistema neumático para ajustar las tapas, lo que no dañará la botella ni las tapas durante el proceso de tapado. El tornillo de alimentación de botellas, el molde rotativo y los cabezales de tapado son todos de producción moldeada, lo que facilita su montaje y desmontaje, y es simple y conveniente de reemplazar cuando se cambian las formas de las botellas. Las partes tienen una larga vida útil, operación suave, bajo ruido, amplio rango de aplicación y alta velocidad de producción. La superficie ha sido pulida y es hermosa y generosa. La velocidad de producción de la máquina es ajustable y es adecuada para la línea de ensamblaje, lo que la convierte en la opción ideal para talleres de envasado de gran y mediano tamaño.

Características

El motor principal puede utilizar un motor para ajustar la altura.

Diseño modular, que permite cambiar las especificaciones de la botella en 10 minutos sin necesidad de utilizar herramientas.

El par de torsión del tapón puede ajustarse para asegurar que no se dañe el tapón.

Los sensores ópticos dobles del clasificador de tapones comprueban el tapón para asegurar la precisión del tapón.

La máquina puede equiparse con una cubierta inclinada, sin cubierta, sin dispositivo de retirada de lámina de aluminio.

Parámetros

No.	Item	Technical Data
1	Capacity	3000-4000BPH for 1L bottles
2	Cap’s Diameter	φ20-φ55mm
3	Filling Head	6
4	Power	2KW
5	Voltage	220V 50HZ
6	Weight	900KG
7	Dimension	200010302300MM

Vídeo de Trabajo

Ventajas:

La máquina completa automáticamente todo el proceso de alimentación de botellas, tapado, tapado superior, tapado y transporte del producto terminado, y todo el proceso es automático.

Adopta un controlador programable PLC de marcas internacionales famosas, con frecuencia de velocidad ajustable y función de conteo automático.

Adopta la alimentación de botellas de tornillo lineal (según la muestra de botella específica), la alimentación de botellas es continua y suave, sin agarre ni rotura de botellas, para asegurar la alimentación de botellas ordenada, estable, suave y segura.

Adoptando un sistema de gestión automática de tapas, transporte de pista lineal y carga automática de tapas.

Esta máquina puede funcionar sola o en línea con otros equipos para formar una línea de producción automática para el llenado y sellado.

Adopta la pantalla táctil de interfaz hombre-máquina de marca, la visualización de datos es clara y conveniente para la operación.

La apariencia del cuerpo de la máquina completa está hecha de acero inoxidable SUS304.

La parte interna de la cabeza de tapado y la parte de contacto de la tapa están hechas de material flexible para asegurar que la cabeza de tapado no dañe ni perjudique la tapa durante el tapado.

No.	Item	Brand	Country
1	Touch Screen	WEINVIEW	Taiwan
2	PLC	DELTA	Taiwan
3	FREQUENCY TRANSFORMER	DELTA	Taiwan
4	ELECTROMAGNETIC VALVE	AIRTAC	Taiwan
5	Reducer motor	ZIGUANG	China

Lista de piezas de recambio

NO.	Item	Quantity
1	Claw seat hoop spring	6 pieces
2	Claw seat pin	6 piece
3	Lifting spring (up, down)	8 pieces
4	Friction tablets (Bakelite plate)	8 piece
5	Tools kit	1 set
6	Tools box	1 piece
7	Instruction	1 piece

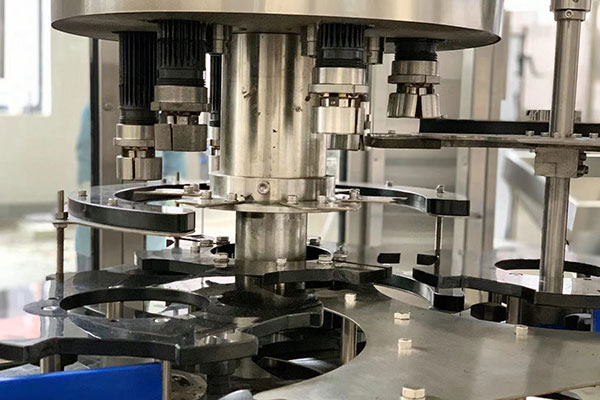

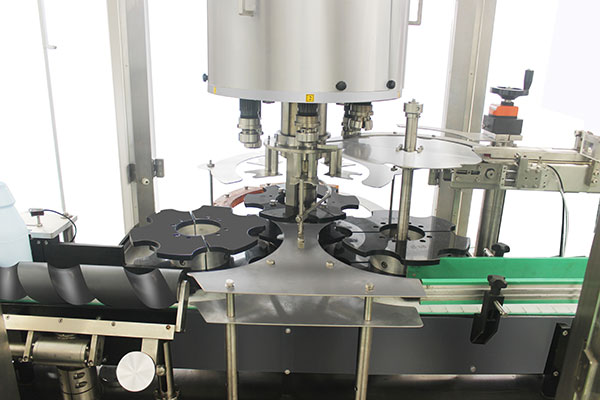

Detalles de la máquina enroscadora rotativa automática de 6 cabezas

La enroscadora rotativa automática de alta velocidad es un producto maduro desarrollado y producido por nuestra empresa durante muchos años. El diseño de esta máquina adopta un tornillo lineal para alimentar la botella y el disco (rueda estrella de botellas) posiciona la botella para un movimiento continuo. La cabeza enroscadora realiza un enroscado automático en las botellas posicionadas. Toda la máquina funciona de manera estable y eficiente, y la velocidad de producción es ajustable mediante conversión de frecuencia. Esta máquina tiene una fuerte practicidad y alta eficiencia de producción. Es un equipo ideal para presionar, enroscar y sellar tapas de botellas en alimentos, productos de salud, productos químicos diarios y otras industrias.

La estructura rotativa utiliza un captador de tapas especializado para agarrar la tapa, lo que lo hace estable y confiable. El captador de tapas está diseñado con un caucho resistente al desgaste que puede eliminar efectivamente la tapa dañada durante el proceso de enroscado.

Se instala un sensor de inspección en la parte de separación de la botella. Esto puede lograr que no haya botellas ni tapas. La máquina se detendrá automáticamente si las botellas están atascadas.

Se instala una estructura de embrague en la parte de transmisión. Se activará una alarma si hay algún atasco en la parte de la rueda estrella.

Se ha adoptado una tecnología de transmisión patentada que garantiza la estabilidad y confiabilidad del equipo.

El diseño de la cuchilla reductora de remolino, el ajuste y la almohadilla reductora de remolino debajo del diseño de la botella se puede aplicar a la reducción de remolinos de todo tipo de tapas de vidrio y plástico.

Un sensor en el lado de salida de la botella puede verificar el resultado del enroscado de las botellas, las botellas calificadas pueden pasar y las botellas no calificadas serán expulsadas a otra cinta transportadora. La máquina se detendrá automáticamente si hay un atasco en el lado de salida de la botella.

Se instala un dispositivo de expulsión automática en la cinta transportadora que puede eliminar las tapas traseras, las tapas no de aluminio. De esta manera, se garantiza la tasa de calificación. Mientras tanto, se agrega un sensor de fotelectricidad a la cinta que emitirá una alarma automáticamente cuando el depósito de tapas esté lleno.

La estructura de elevación está impulsada por electricidad. Solo un botón en la pantalla táctil puede ajustar la altura. El modo de cambio rápido con diseño de rueda estrella, además de las marcas de dimensiones, hace que el cambio de diferentes tipos de botellas sea más fácil.

Con el alimentador de tapas, asegúrese de que todas las tapas caídas estén en el cubo. No se adopta una órbita desnuda, lo que resuelve eficientemente el problema de las tapas atascadas.
