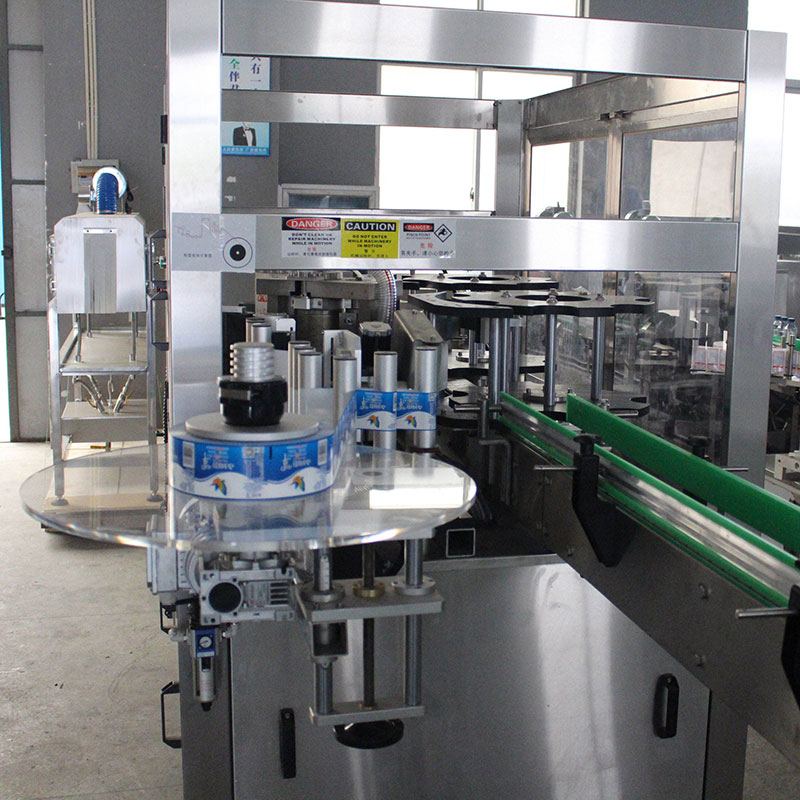

Máquina etiquetadora lineal automática de cola caliente

Es el modelo más económico para la producción en masa. El equipo ha utilizado masivamente el concepto de diseño de modularización para que sea fácil y simple para los usuarios cambiar las botellas.el tipo lineal principalmente las etiquetas de las botellas redondas en vidrio o materiales plásticos, mientras que el tipo rotativo puede etiquetar no sólo los envases de forma redonda, sino también las botellas cuadradas como envase de detergente líquido, etc.

Descripción de la máquina

• Tipo alimentado por rollo

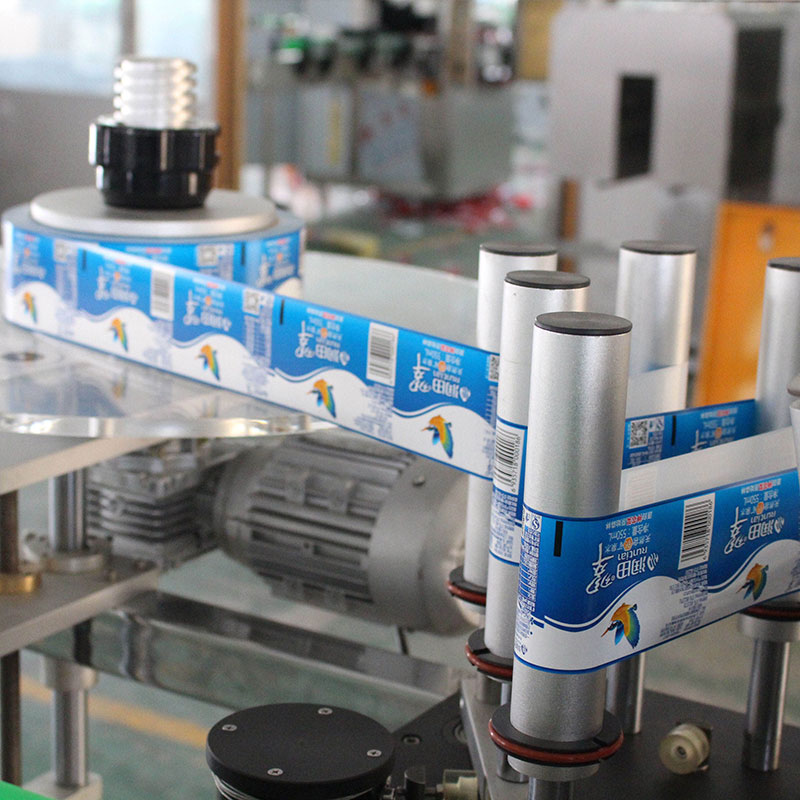

• La etiqueta se alimenta desde la estación de etiquetado y se transporta al rodillo de alimentación de etiquetas a través del rodillo guía de etiquetas.
• Los sensores comprueban automáticamente la marca en I de la etiqueta cuando ésta llega al rodillo de alimentación.
• Tan pronto como se confirme la posición de la marca i, el codificador ajustará la velocidad de funcionamiento del rodillo de alimentación de etiquetas y, a continuación, designará la posición de corte de la etiqueta.

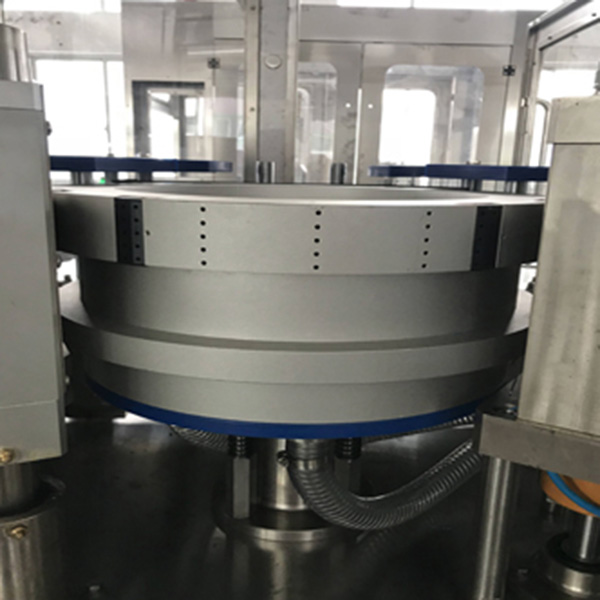

• La etiqueta cortada se transporta al tambor de vacío.
• Después de comprobar que la etiqueta está adherida al tambor de vacío mediante un sensor, la etiqueta se transporta al rodillo de cola y, a continuación, se inyecta adhesivo caliente en la etiqueta.
• Para ajustar los envases por la rueda de estrella de alimentación y hacer el etiquetado en la zona de rodillos por primera vez y luego la operación de etiquetado se hará perfectamente por la correa lateral.

Parámetros técnicos principales

Ventajas:

1) Fácil operación para ajustar la cuchilla de corte de etiquetas
2) Tambor de vacío hecho de material de alta rigidez para reducir la fricción y la estática
3) Cambios rápidos: el diseño modular y las piezas de cambio de liberación rápida hacen que los cambios sean rápidos y sencillos en diez minutos.
4) Posibilidad de ajustar la posición de la cuchilla de corte con exactitud mediante un asa.
5) Colector de vacío en la parte inferior del tambor y el cortador, hecho de material resistente al calor y al desgaste.
6) Controlador automático de la longitud de la etiqueta para ajustar la posición de I-MARK

Etiqueta:

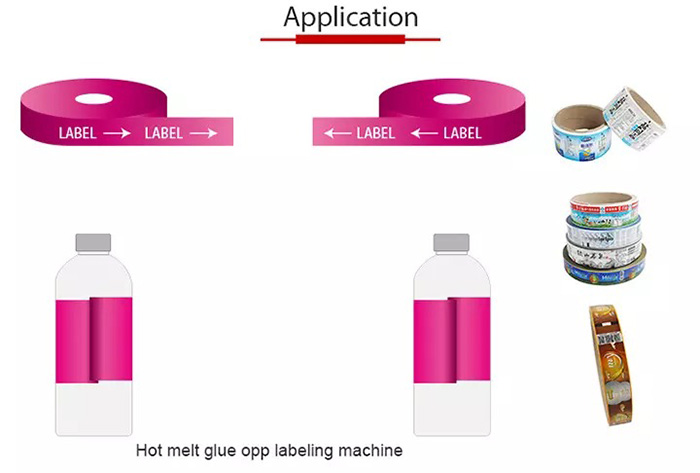

1) Material de la etiqueta: OPP, PVC, PAPEL, etc.
2) Tamaño de la etiqueta: Según demanda
3) Método de etiquetado: Tipo lineal

Seguridad:

Control: PMC, inversor
Dispositivos de seguridad
① Equipo de seguridad de funcionamiento por sobrecarga acoplado en la zona de conducción
② Tope de funcionamiento anómalo de la rueda estrellada de alimentación
③ No se alimenta la botella (comprobación del sensor)
④ Sobrecarga por botella alimentada (comprobación del sensor)
⑤ Sin botella no hay etiquetado

Construcción principal:

1. Parte transportadora
2. En la parte de la rueda de estrella de alimentación
3. Estación de etiquetado
4. Parte del tambor de vacío
5. Parte motriz
6. Aplicador de fusión en caliente
7. Parte del rodillo de cola
8. Pieza de cinta lateral
9. Parte de corte de etiquetas
10. Rodillo guía de etiquetas
11. Parte del marco
12. Pieza de aire y lubricante
13. Parte eléctrica

Debido al diseño de alta precisión de la capacidad de la máquina puede alcanzar alta velocidad.

Marcado estación es el corazón de la aeronave, diseñado para completar las marcas estándar estación de transmisión de tensión constante; marcas corrección automática; etiquetado de velocidad (velocidad de revolución de la máquina y la velocidad de rotación de la botella sintética) coincidencia interna; no enviar botellas marcadas función; función de pegamento no es libre de escala; etiquetado de botellas antes y después de la sustitución del tipo normal;

El anfitrión utilizado en el diseño de leva casa para reemplazar el tipo de botella simple; nariz tarjeta apretada utilizando medios neumáticos para aumentar la comodidad del anfitrión.

La automatización general y controlar el uso de control de PLC, el sistema servo, el sistema inversor, sistemas de control de temperatura y otras necesidades con el control integral del punto.

Protección de sobrecarga, la seguridad, la protección del diseño del dispositivo de protección completa, multipunto y de fallo para garantizar que el sonido de alarma y la seguridad hombre-máquina ligera.

Sistema de lubricación centralizada permite la operación de los componentes de lubricación de maquinaria más simple, más normal, más para asegurar que la vida de la máquina. La máquina es simple y conveniente mantenimiento.

Una estructura de la carpeta especialmente diseñada para asegurar que las marcas comerciales son marcas comerciales de las marcas comerciales siempre ha sido flexible en la compactación del bloque de la carpeta.

Agencias de marcas de tracción servomotor, detección fotoeléctrica de código de color y la estructura de compensación de una marca puede ser cortado para asegurar que las marcas son oportunas, precisas y prolijamente cortado.

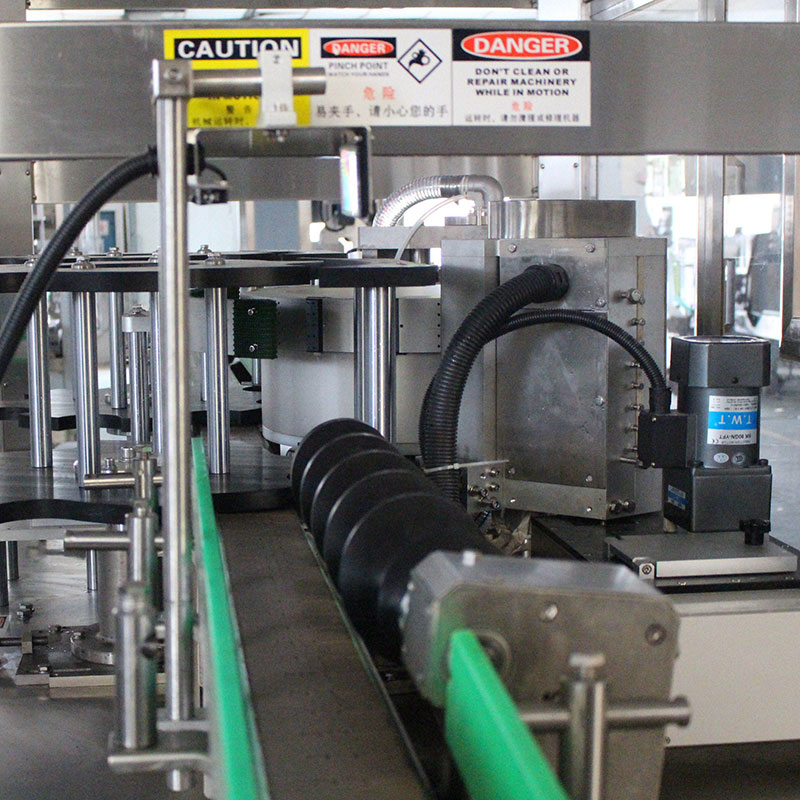

Hélice de tornillo biaxial instituciones botella en la botella para que una más estable, de alta velocidad en la botella mucho más suavemente.

Botella inflable de la función local es la calidad del envase (gramos) de baja, lo que permite a los usuarios reducir los costos de operación.

Estructura de doble disco para asegurar que el usuario alimentar el menor tiempo para reemplazar la membrana, de modo que la producción efectiva de máquinas más largas, más productivas.

Específicamente la tensión constante de la detección de material de la membrana y el sistema de control de retroalimentación asegura que los materiales de la membrana en general para lograr el etiquetado de alta calidad.
